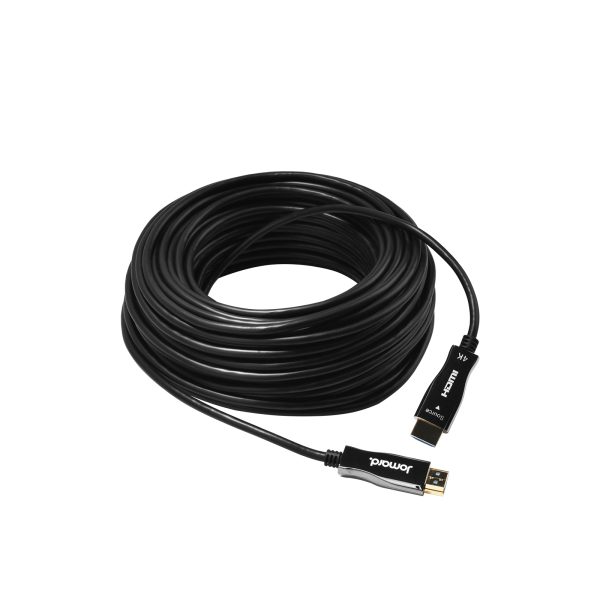

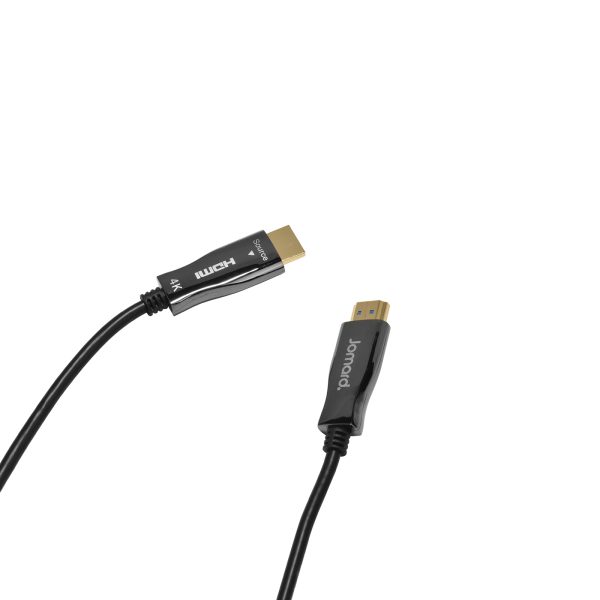

HDMI 2.0 AOC线缆 CAB-1HG4
产品描述
HDMI 2.0 AOC线缆
HDMI 2.0 AOC（Active Optical Cable，有源光缆）线缆是基于HDMI 2.0标准（HDMI Specification Version 2.0）设计的高清音视频传输介质，采用万兆光纤传输架构与有源芯片驱动技术，核心定位是满足满足中高端影音系统、大型商业显示、远距离专业办公等场景的长距离高保真信号传输需求。产品全面兼容HDMI 2.0标准的各项传输协议，可实现100米范围内4K@60Hz超高清画质与多声道音频的同步无损传输，兼具长距离稳定性、强抗干扰性与广泛兼容性。
采用万兆光纤架构，突破铜芯传输限制

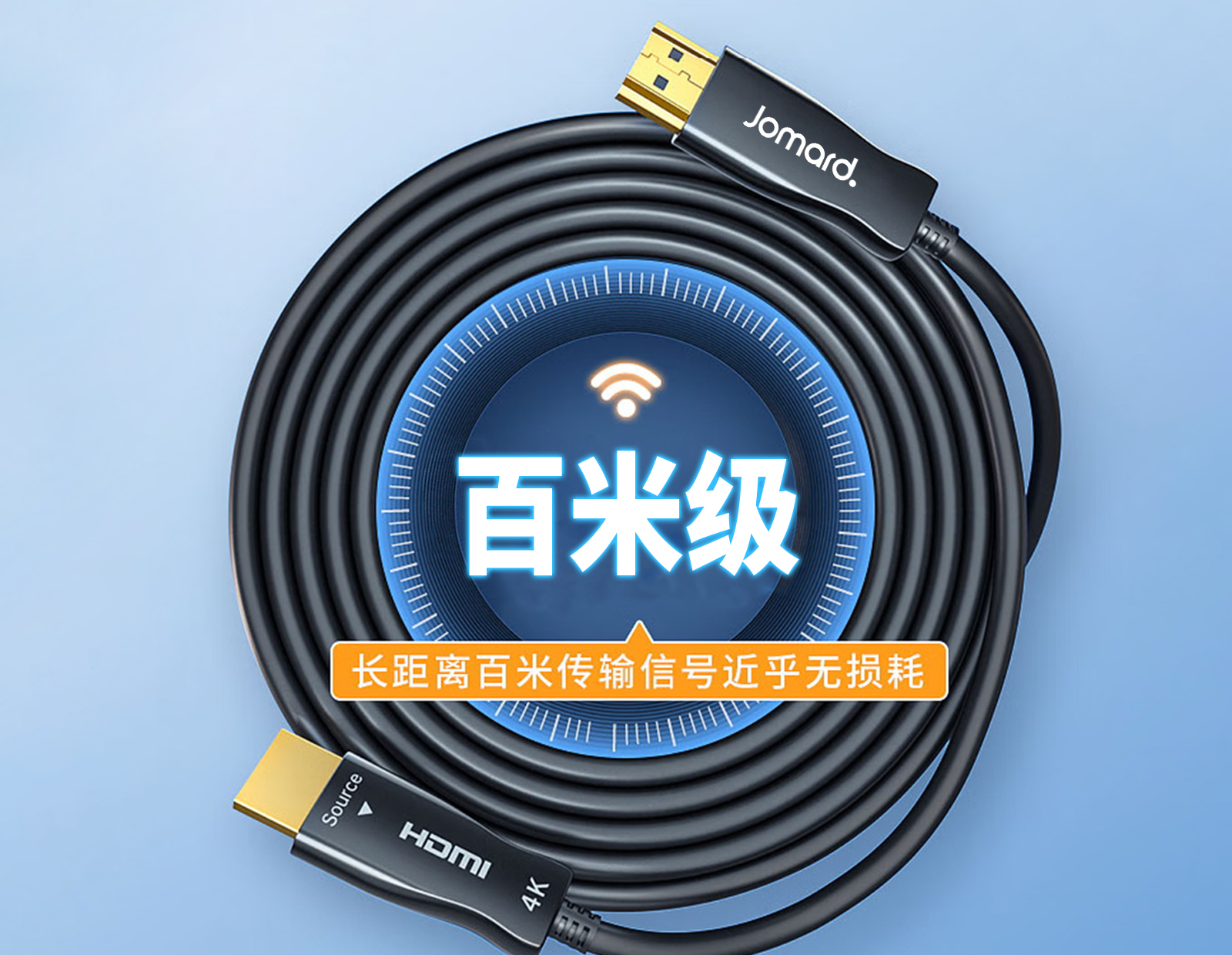

光速百米级近乎无损传输
搭载万兆单模 / 多模光纤（根据型号），搭配OM3/OM4 光纤纤芯，传输损耗低至0.2dB/km，为100米长距离传输提供核心保障，解决了金属导体传输高频信号时易产生的电磁干扰与信号衰减问题，长距离传输几乎无损耗。
德国进口Silicon Line
高性能光电芯片
具备超低功耗高速传输特性，支持光电双模兼容设计，可精准适配会议、商业显示、专业影音等领域多行业严苛场景，如大型场馆长距离布线、工业强干扰环境等。
线体采用4+7分层结构化设计
光纤与电子线协同组合

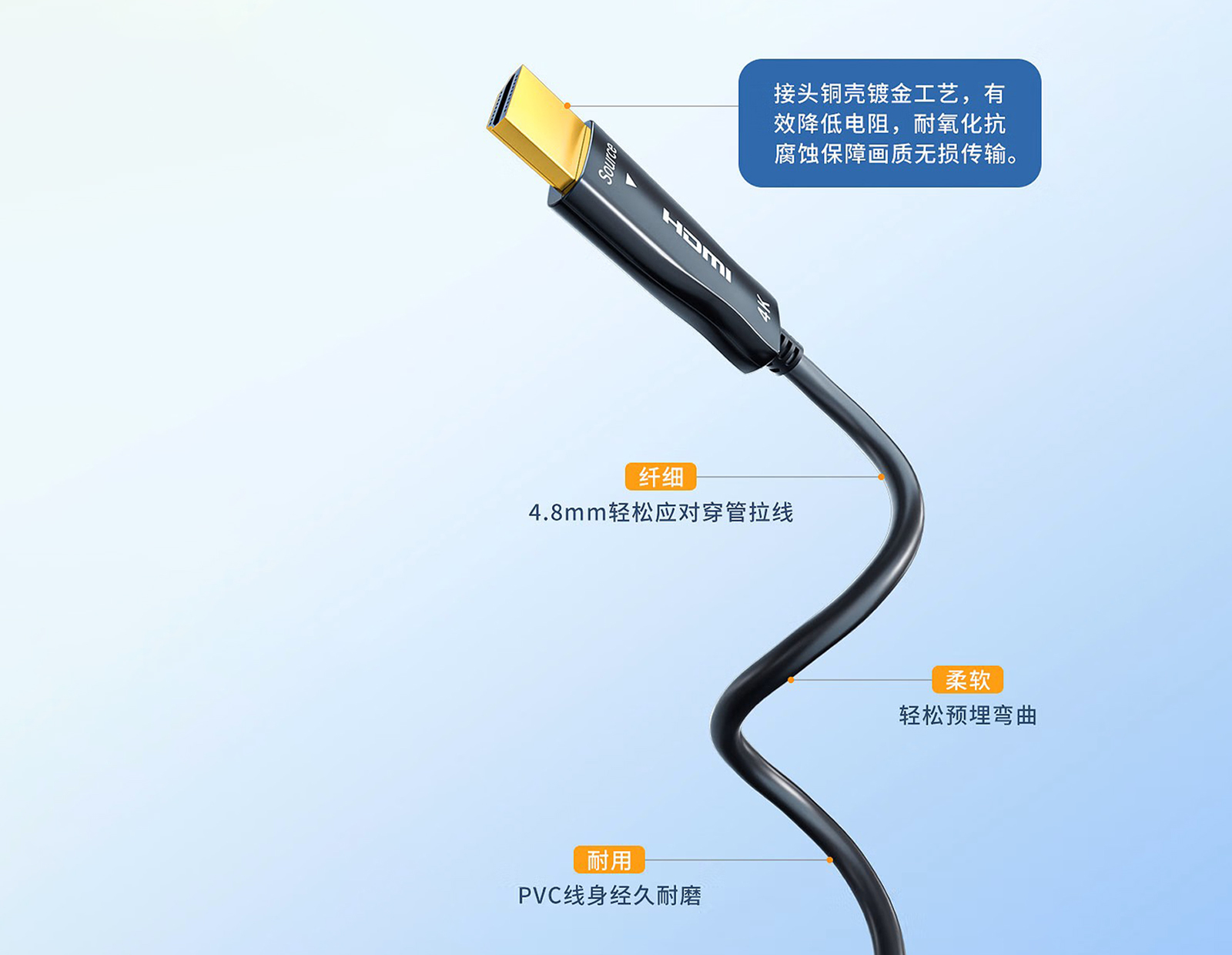

4芯万兆光纤（单模/多模可选，搭配OM3/OM4高性能纤芯）负责超高清音视频主信号传输，7芯电子线专用于有源芯片供电及辅助控制信号传输；光纤与电子线外围环绕凯芙拉纺纶纤维加固，大幅提升线缆抗拉扯能力与机械稳定性，有效抵御布线过程中的拉伸损伤；外层配备铝箔屏蔽层增强抗干扰性能，最外层包裹超柔PVC外被，兼顾耐磨、抗老化特性与布线灵活性。
精选优质用料
为专业而生

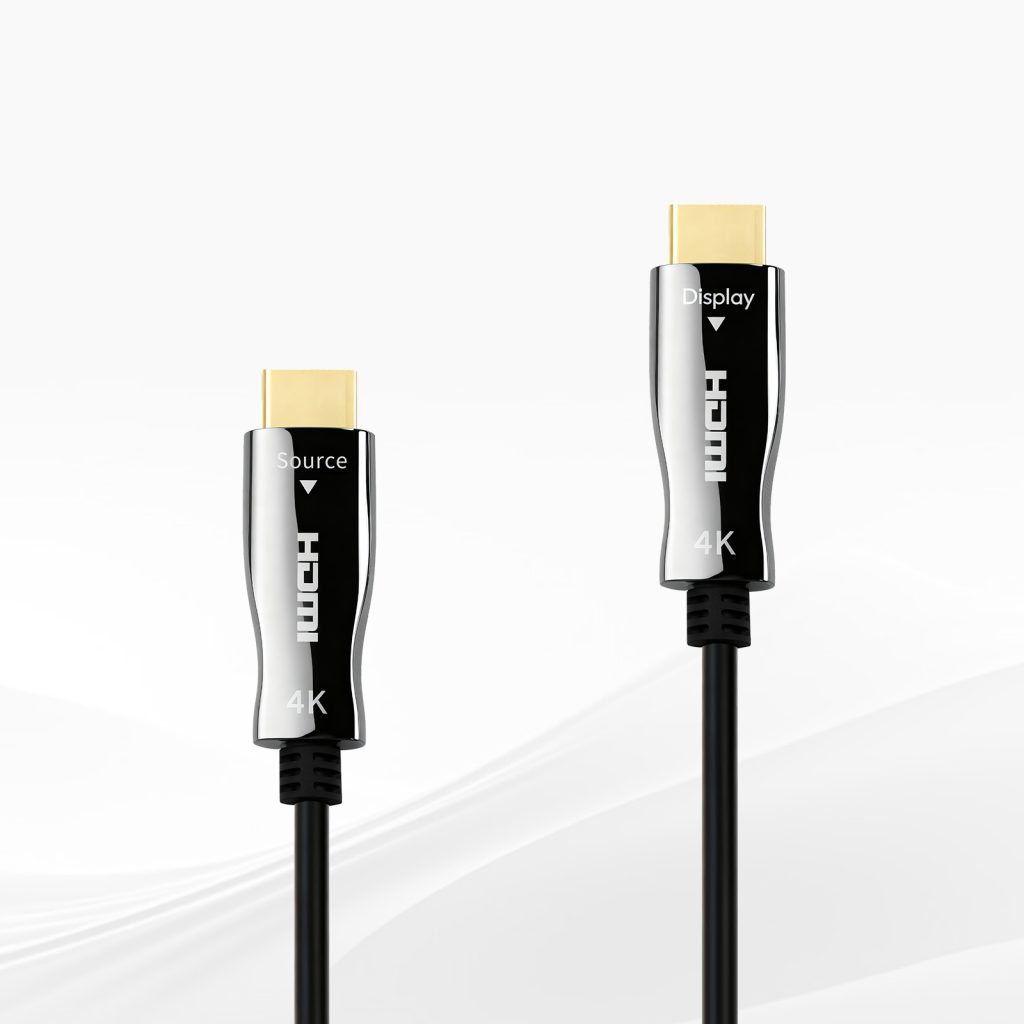

标准HDMI Type A公头（19针）：万兆光纤具备抗EMI（电磁干扰）与RFI（射频干扰）特性，配合线缆外层金属护套屏蔽，可在工业强干扰、复杂布线环境中实现无串扰传输，保障信号纯净度；集成高性能万兆光纤收发芯片，具备信号放大、时序校准与差错修正功能，补偿长距离传输中的信号损耗，提升信号完整性（SI），确保100米外仍保持原始音视频质量。

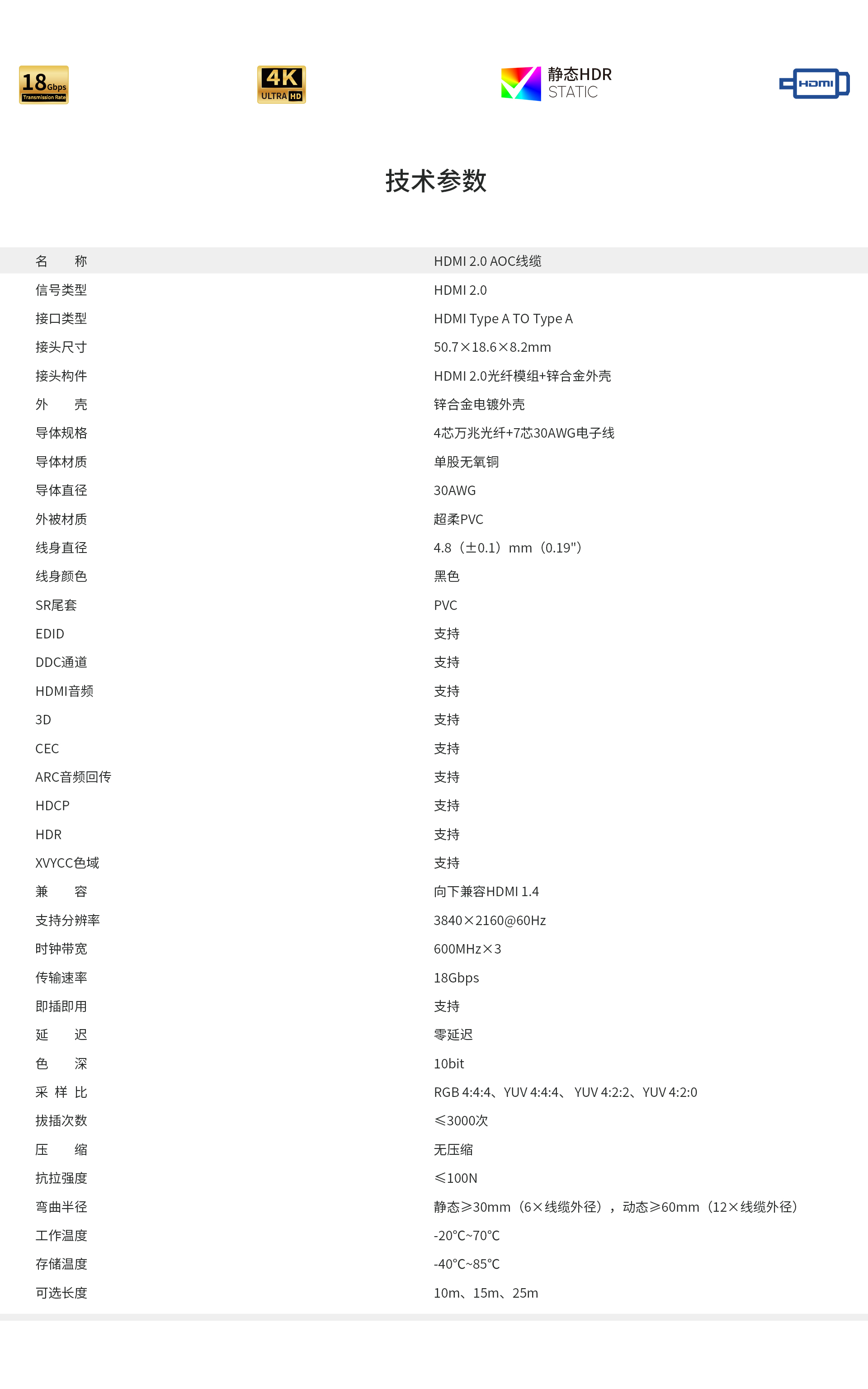

技术参数
| 产品参数 | |
|---|---|
| 名 称 | HDMI 2.0 AOC线缆 |
| 信号类型 | HDMI 2.0 |
| 接口类型 | HDMI Type A TO Type A |
| 接头尺寸 | 50.7×18.6×8.2mm |
| 接头构件 | HDMI 2.0光纤模组+锌合金外壳 |
| 外 壳 | 锌合金电镀外壳 |
| 线身构件 | 4C光纤+7芯铜线+地线+铝箔 |
| 导体材质 | 单股无氧铜 |
| 导体直径 | 30AWG |
| 外被材质 | 弹性PVC |
| 线身直径 | 4.8±0.1mm |
| 线身颜色 | 黑色 |
| SR尾套 | PVC |
| EDID | 支持 |
| DDC通道 | 支持 |
| HDMI音频 | 支持 |
| 3D | 支持 |
| CEC | 支持 |
| ARC音频回传 | 支持 |
| HDCP | 支持 |
| HDR | 支持 |
| XVYCC色域 | 支持 |
| 兼 容 | 向下兼容HDMI 1.4 |
| 支持分辨率 | 3840×2160@60Hz |
| 时钟带宽 | 600MHz×3 |
| 传输速率 | 18Gbps |
| 即插即用 | 支持 |
| 延 迟 | 零延迟 |
| 色 深 | 10bit |
| 采 样 比 | RGB 4:4:4、YUV 4:4:4、 YUV 4:2:2、YUV 4:2:0 |
| 拔插次数 | ≤3000次 |
| 压 缩 | 无压缩 |
| 抗拉强度 | ≤100N |
| 弯曲半径 | ≥30mm |
| 环境温度 | -20℃~70℃ |
| 产品型号 | 线缆长度 |
| CAB-1HG4-PP10 | 10m |
| CAB-1HG4-PP15 | 15m |
| CAB-1HG4-PP25 | 25m |

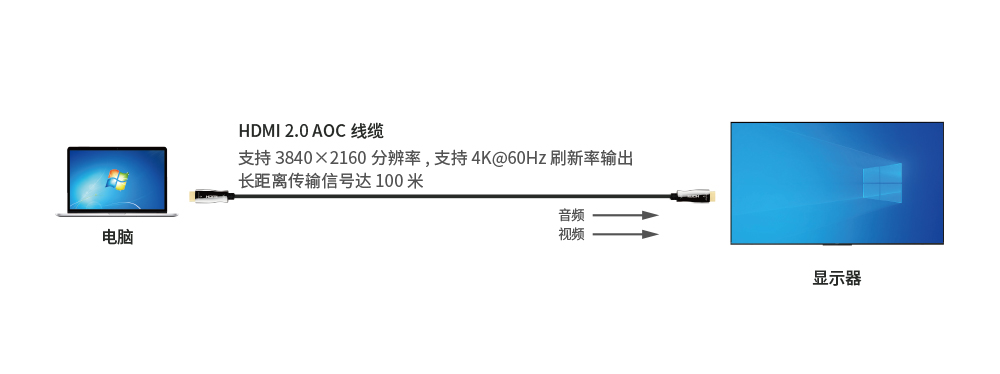

应用示意图
