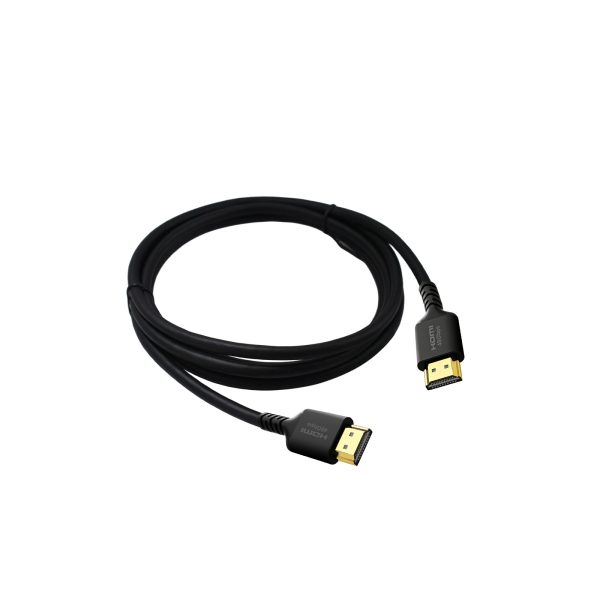

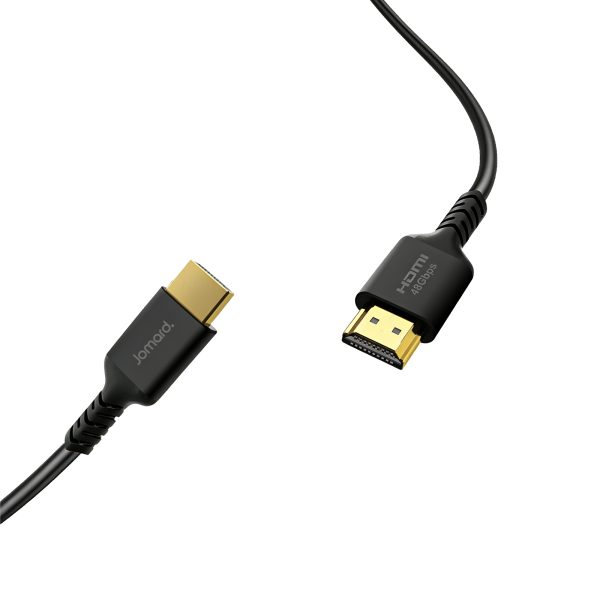

HDMI 2.1 同轴线缆 CAB-3HD8
产品描述
HDMI 2.1同轴线缆
专业场景全适配，稳定可靠易部署
针对Pro AV中小型会议场景优化设计，可广泛适配抽线桌面插座集成、中小型UC会议空间的设备互联、BYOM（Bring Your Own Meeting）场景下的多设备适配等核心场景。即插即用无需复杂配置，搭配稳固的HDMI Type A公对公接头，插拔顺畅且连接紧密，配合硅胶外被的柔性与细径优势，可实现抽线桌面插座的便捷集成与会议空间的快速部署，为中小型UC会议及BYOM场景提供稳定、可靠、易维护的高清传输解决方案。

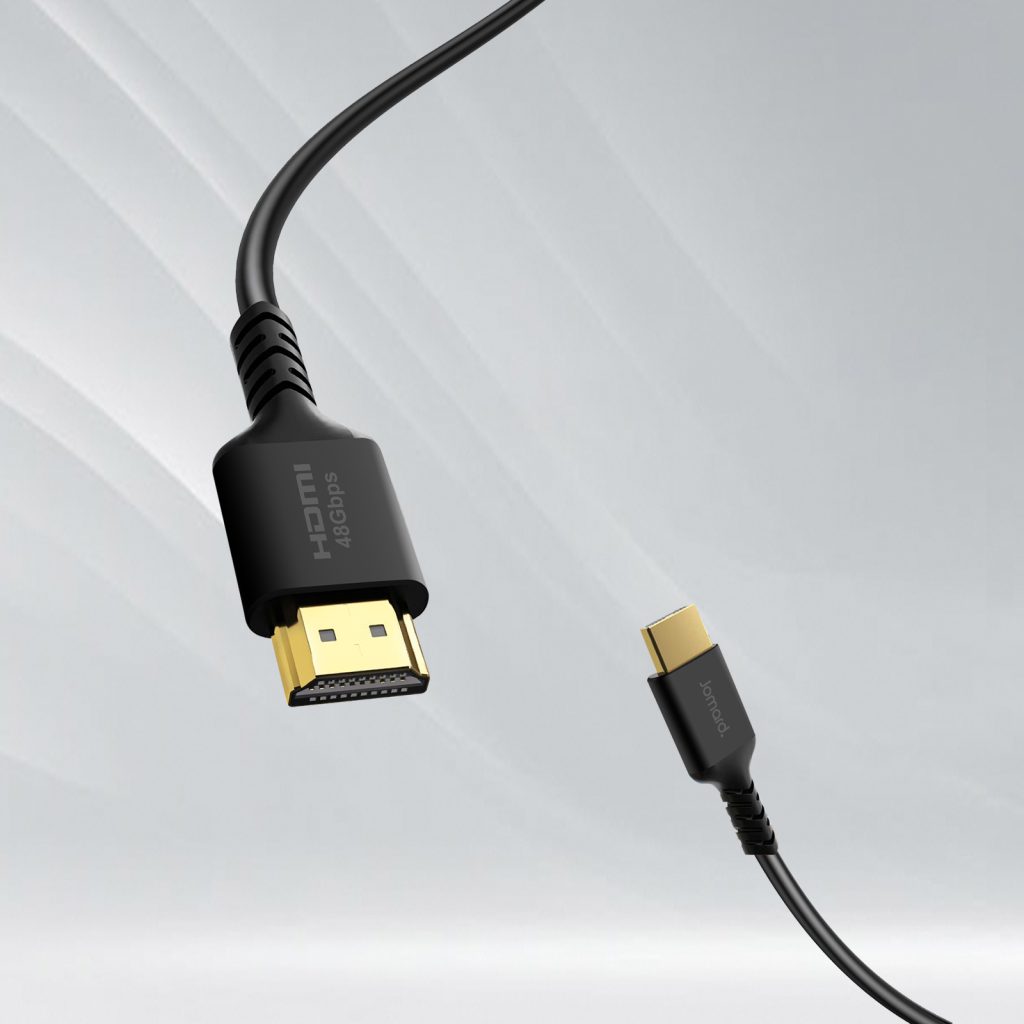

同轴核心结构+双层屏蔽
极致抗干扰低损耗
专业同轴传输结构设计，以中心铜芯为信号传输核心，搭配双层屏蔽层紧密包裹，辅以铁氟龙高分子绝缘层，形成高效抗干扰传输链路。可精准适配高频差分信号传输需求，有效抑制电磁干扰（EMI）与射频干扰（RFI），实现信号低损耗传输，即便在中小型UC会议空间、桌面设备部署等场景中，也能保障音视频信号稳定无失真，为Pro AV中小型会议系统的高清信号传输提供核心链路支撑。
HDMI 2.1全协议兼容
48Gbps高速高清传输
全面支持HDMI 2.1协议，支持48Gbps带宽传输，可稳定承载8K@60Hz、4K@144Hz超高清视频信号，同时兼容动态HDR、eARC音频回传功能，支持RGB 4:4:4全色深输出，还原真实细腻的画质与沉浸式音频效果。完美适配Pro AV领域的中小型UC会议系统、桌面超高清显示终端等场景，满足BYOM（自带设备）模式下超高清音视频同步传输的严苛需求，且向下兼容HDMI 2.0/1.4等前代协议，保障新旧设备协同适配。

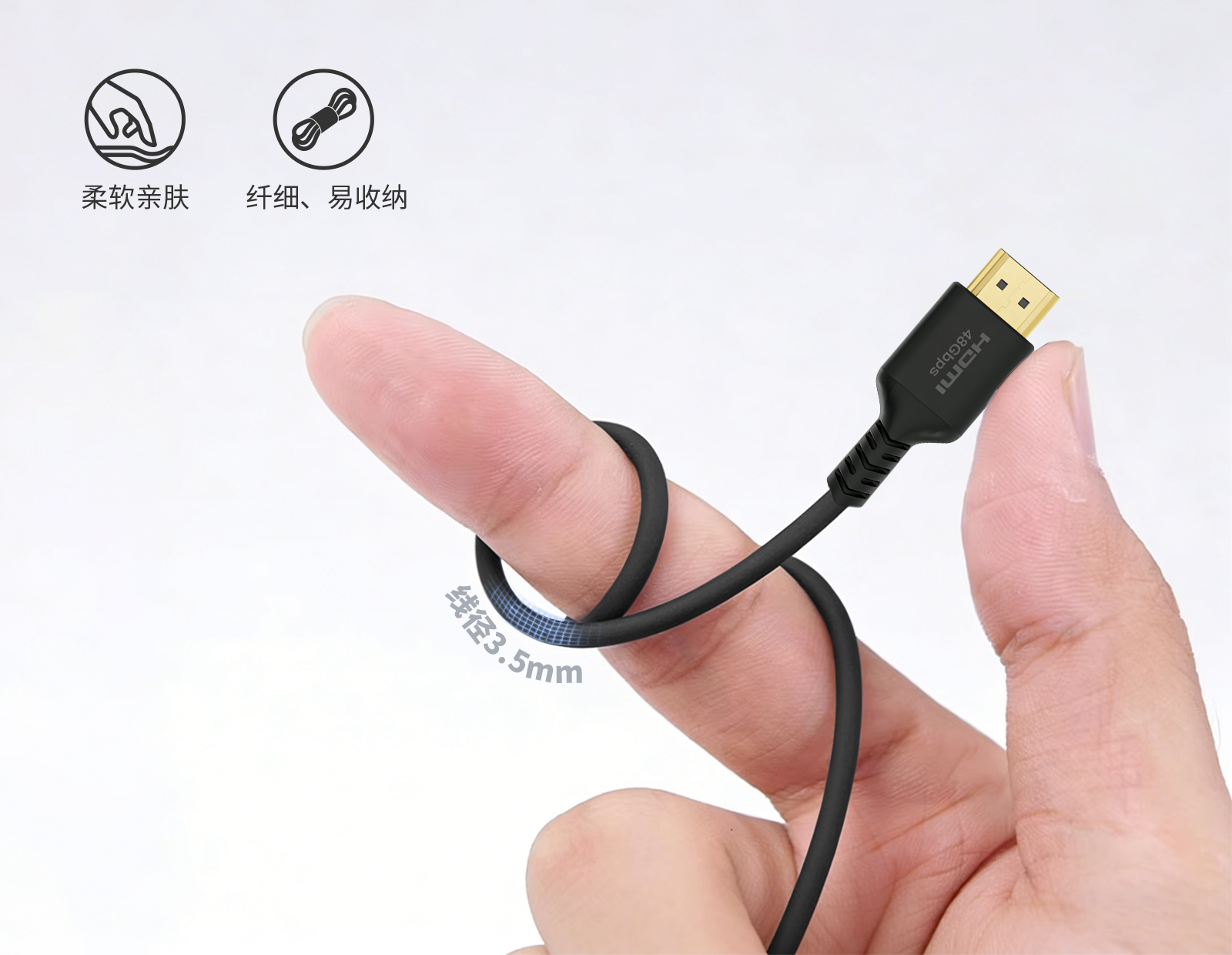

硅胶外被超柔设计
3.5mm细径便捷部署
高品质硅胶外被材质，具备优异的柔性与耐弯折性能，可轻松绕指收纳，弯折半径极小，适配抽线桌面插座内部布线、桌面设备近距离连接等需求。线身外径仅3.5mm，兼具轻量化与纤细特性，不占用桌面及插座内部空间，便于在抽线桌面插座腔体、桌面设备间隙等狭小区域布置，大幅降低抽线插座集成与桌面部署的施工难度；同时硅胶材质耐磨、耐老化，适应会议空间高频次插拔与收纳使用环境，延长线缆使用寿命。

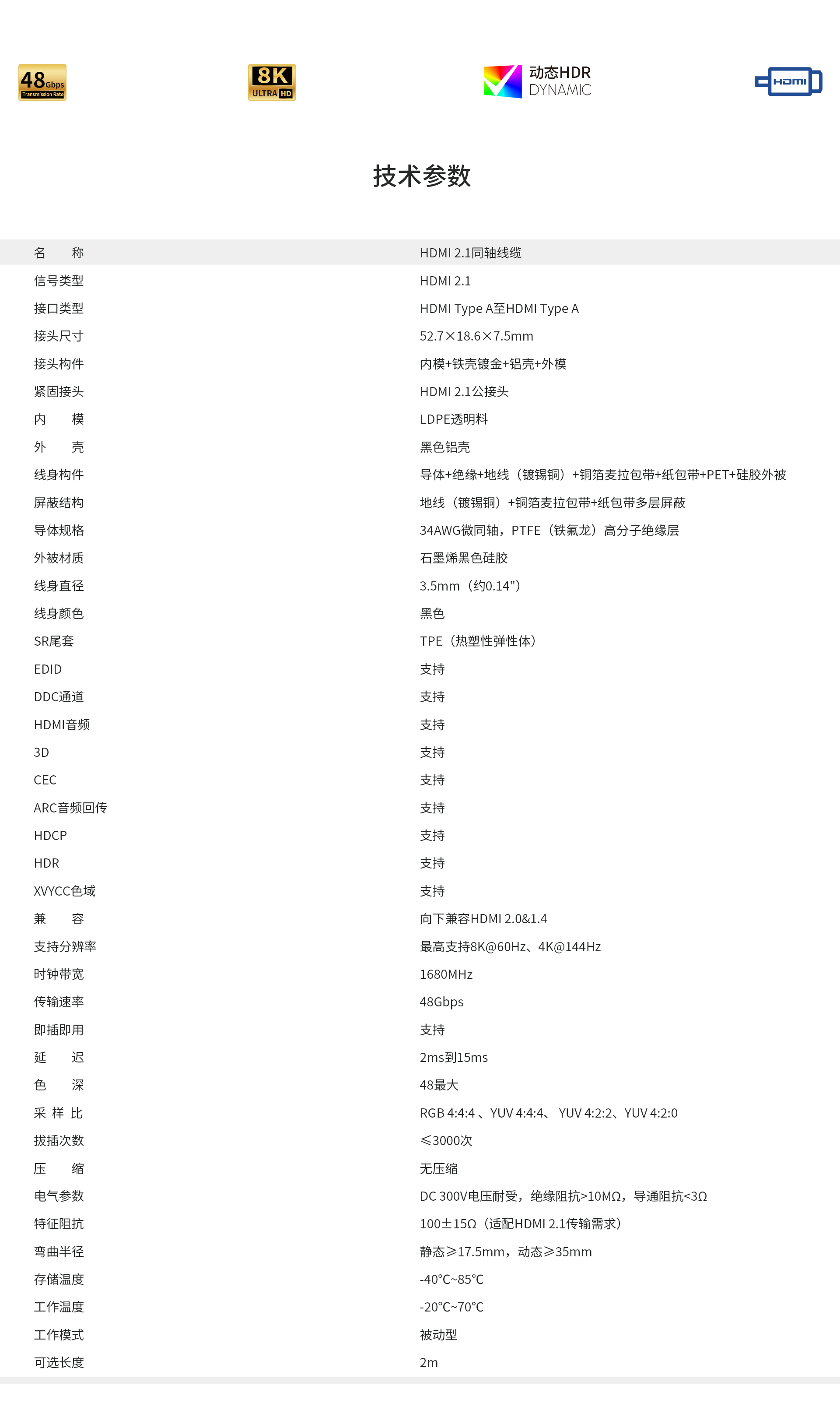

技术参数
| 产品参数 | |
|---|---|
| 名 称 | HDMI 2.1同轴线缆 |
| 信号类型 | HDMI 2.1 |
| 接口类型 | HDMI Type A TO Type A |

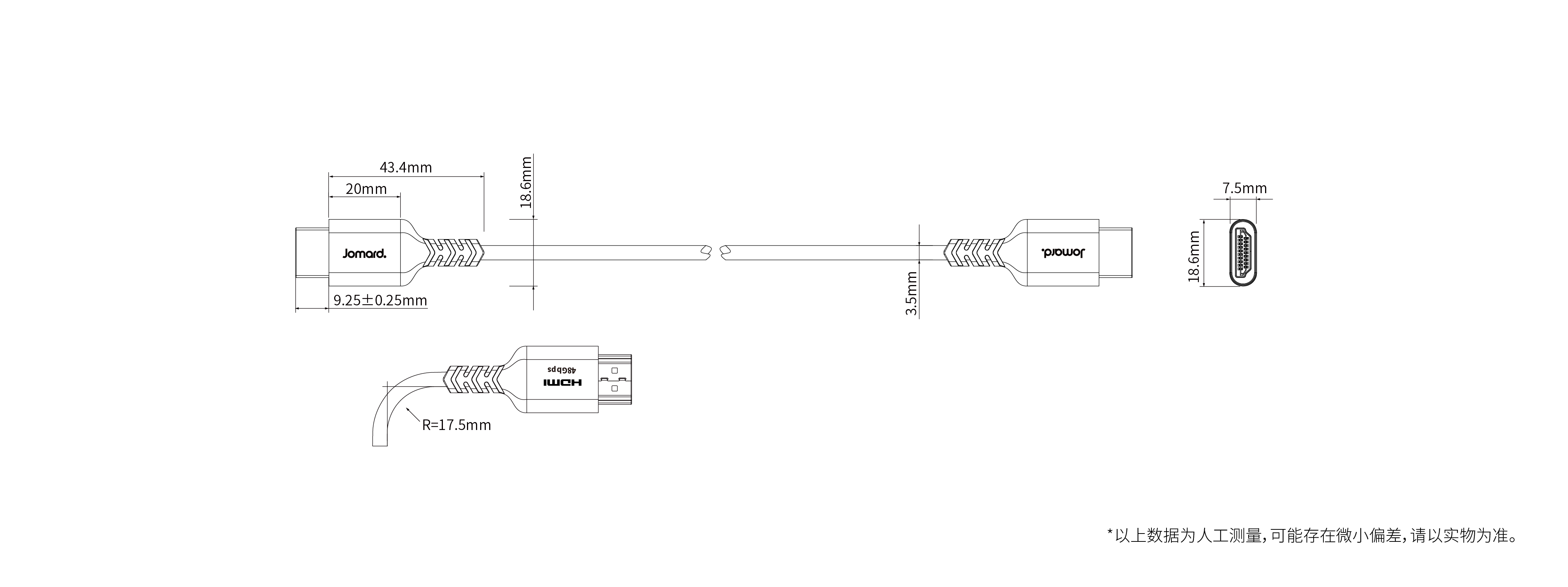

| 接头尺寸 | 52.7×18.6×7.5mm |
| 接头构件 | 内模+铁壳镀金+铝壳+外模 |
| 紧固接头 | HDMI 2.1公接头 |
| 内 模 | LDPE透明料 |
| 外 壳 | 黑色铝壳 |
| 线身构件 | 导体+绝缘+地线（镀锡铜）+铜箔麦拉包带+纸包带+PET+硅胶外被 |
| 屏蔽结构 | 地线（镀锡铜）+铜箔麦拉包带+纸包带多层屏蔽 |
| 导体规格 | 34AWG微同轴，PTFE（铁氟龙）高分子绝缘层 |
| 外被材质 | 石墨烯黑色硅胶 |
| 线身直径 | ≥3.5mm（约0.14"） |
| 线身颜色 | 黑色 |
| SR尾套 | TPE（热塑性弹性体） |
| EDID | 支持 |
| DDC通道 | 支持 |
| HDMI音频 | 支持 |
| 3D | 支持 |
| CEC | 支持 |
| ARC音频回传 | 支持 |
| HDCP | 支持 |
| HDR | 支持 |
| XVYCC色域 | 支持 |
| 兼 容 | 向下兼容HDMI 2.0&1.4 |
| 支持分辨率 | 最高支持8K@60Hz、4K@144Hz |
| 时钟带宽 | 1680MHz |
| 传输速率 | 48Gbps |
| 即插即用 | 支持 |
| 延 迟 | 2ms~15ms |
| 色 深 | 48最大 |
| 采 样 比 | RGB 4:4:4、YUV 4:4:4、 YUV 4:2:2、YUV 4:2:0 |
| 拔插次数 | ≤3000次 |
| 压 缩 | 无压缩 |
| 电气参数 | DC 300V电压耐受，绝缘阻抗>10MΩ，导通阻抗<3Ω |
| 特征阻抗 | 100±15Ω（适配HDMI 2.1传输需求） |
| 弯曲半径 | 静态≥17.5mm（5×线缆外径），动态≥35mm（10×线缆外径） |
| 存储温度 | -40℃~85℃ |
| 工作温度 | -20℃~70℃ |
| 工作模式 | 被动型 |
| 产品型号 | 线缆长度 |
| CAB-3HD8-PP02 | 2m |

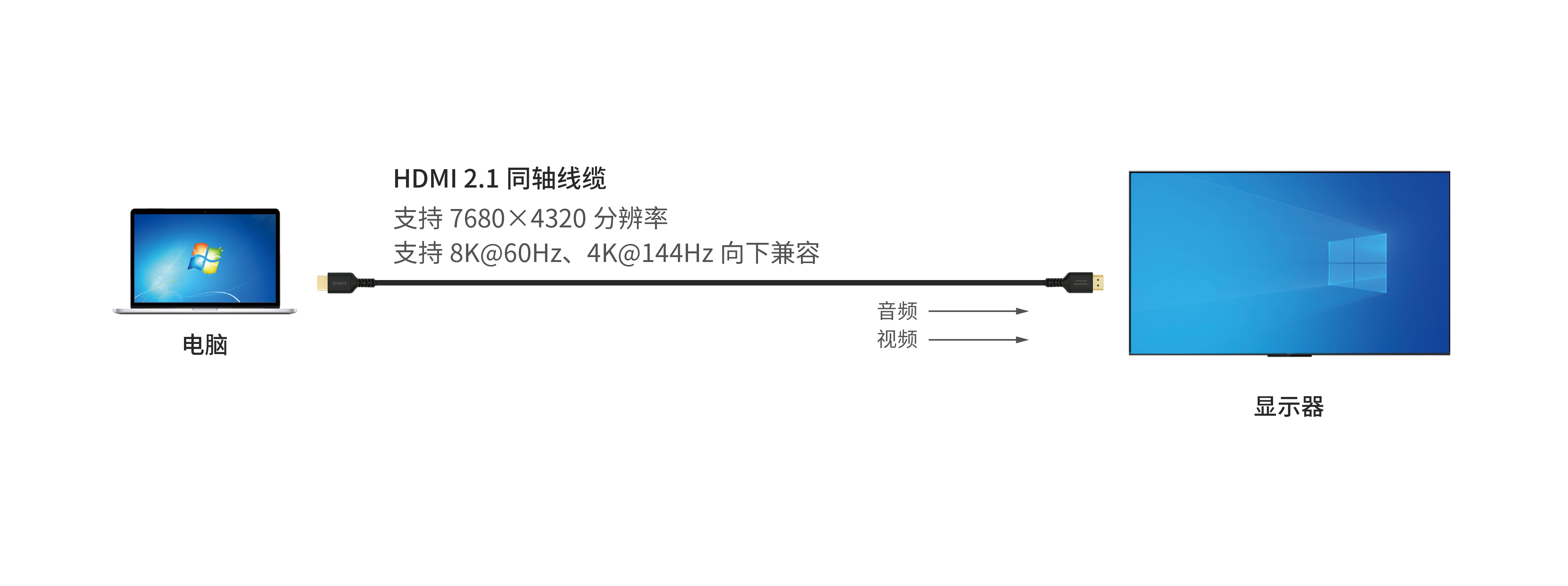

应用示意图
