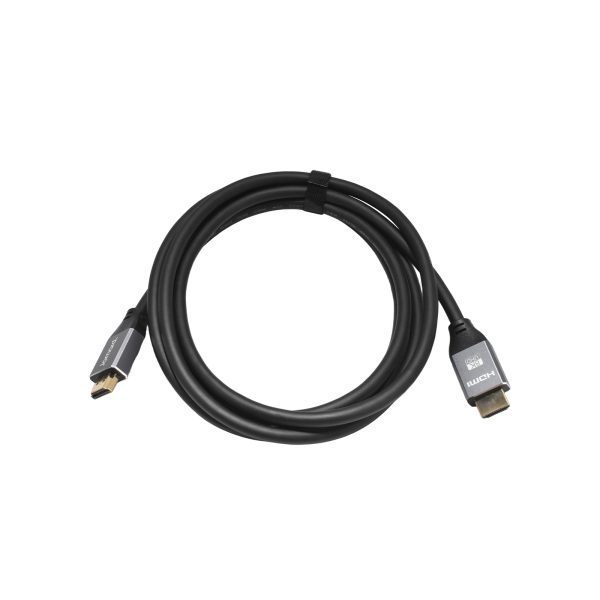

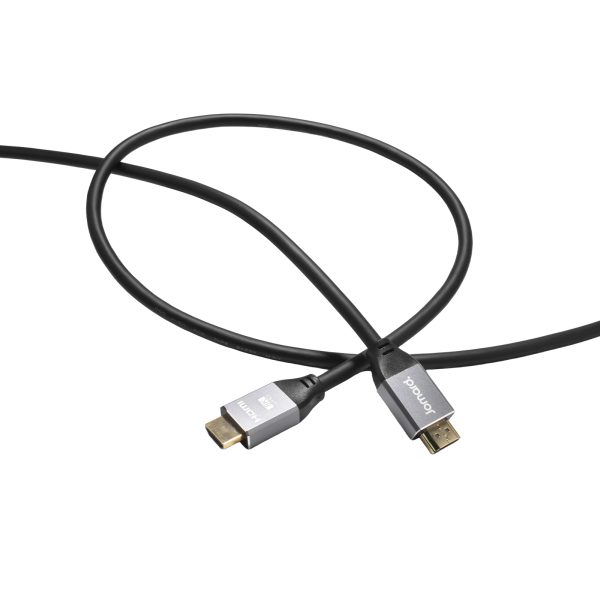

HDMI 2.1 铜芯线缆 CAB-1HD8
产品描述
HDMI 2.1 铜芯线缆
全兼容适配设计，契合Pro AV多设备协同需求。采用HDMI Type A TO Type A标准接口，向下全面兼容HDMI 2.0/1.4等前代版本，可无缝对接电视、显示器、投影仪等各类带HDMI接口的Pro AV设备。支持EDID、DDC通道与HDCP加密协议，保障设备间即插即用与信号安全传输，完美适配抽线桌面插座、UC会议终端等中小型会议场景的设备连接需求，降低方案集成难度，提升设备协同效率。
eARC音频增强
沉浸式专业音效传输
强化音频回传通道（eARC）功能，支持杜比全景声等专业音频格式传输，配合快速媒体切换（QMS）技术，实现音视频信号的高速同步，打造沉浸式环绕音效体验。该特性精准适配中小型UC会议的专业音频需求，确保远程会议、本地研讨等场景中，语音沟通清晰通透、音效还原真实，提升会议整体视听协同效果。
8K@60Hz传输
48Gbps带宽支撑
遵循HDMI 2.1 官方规范（HDMI Specification Version 2.1，由 HDMI Forum 制定），支持48Gbps满血带宽与7680×4320@60Hz超高清分辨率传输，清晰度相当于4K规格的4倍。同时兼容动态HDR技术，可实时优化画面明暗与色彩层次，完美适配BYOM场景下不同专业显示终端的高清输出需求，且向下兼容HDMI 2.0/1.4等前代协议，保障新旧会议设备的无缝协同。

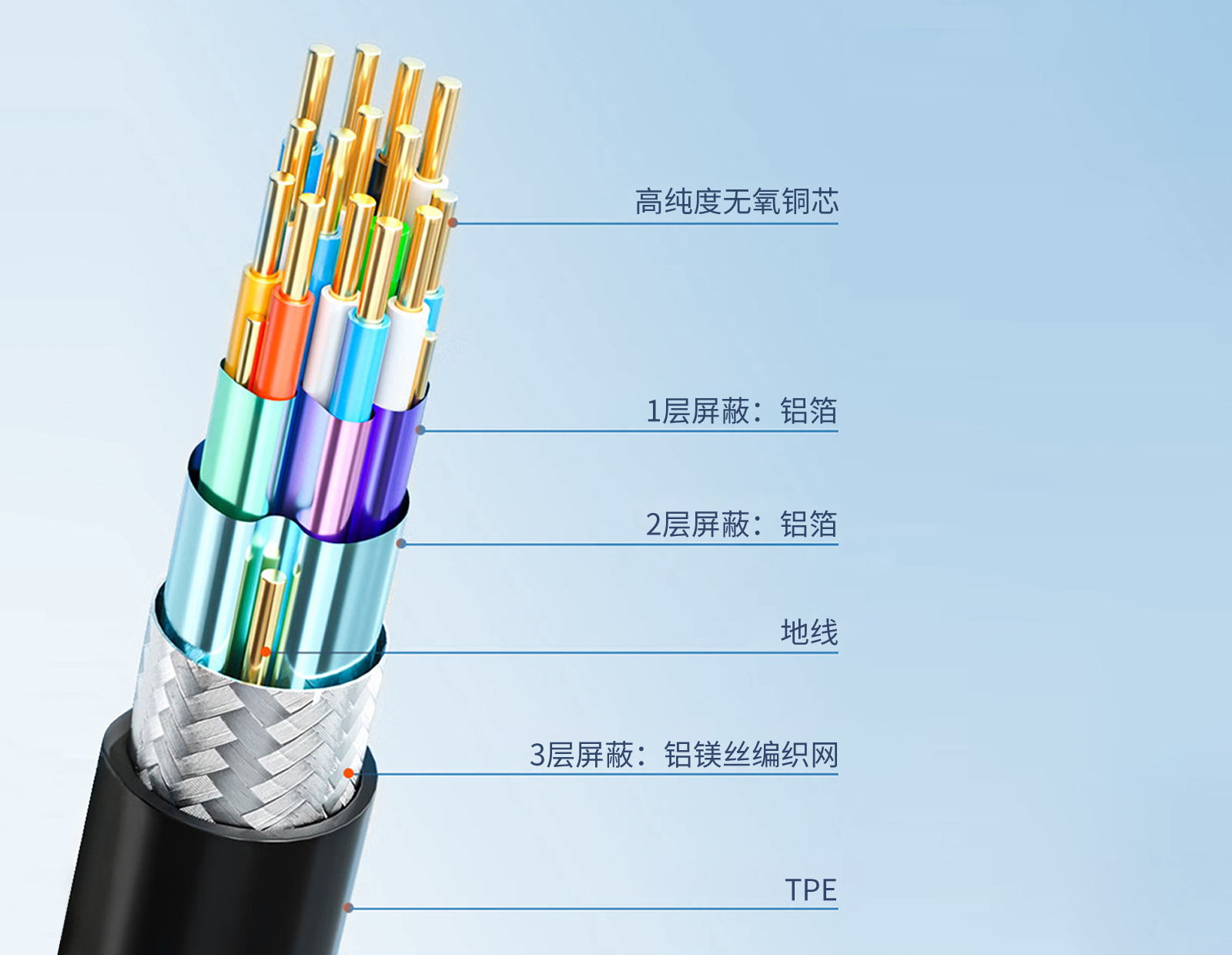

无氧铜芯+三层屏蔽
极致抗干扰低衰减
采用高规格无氧铜导体与三层屏蔽结构设计，配备19+1标准线芯，通过5组双绞线+4芯电子线架构优化信号传输路径，外层辅以高密度编织网+铝箔+麦拉三重防护。该结构可精准抑制高低频干扰，有效降低信号衰减，确保在中小型会议空间复杂的设备部署环境中，实现稳定无失真的音视频信号传输，为Pro AV会议系统提供可靠的链路保障。适配抽线桌面插座等近距离连接场景，确保在多设备协同的中小型会议环境中，信号传输稳定无丢包。

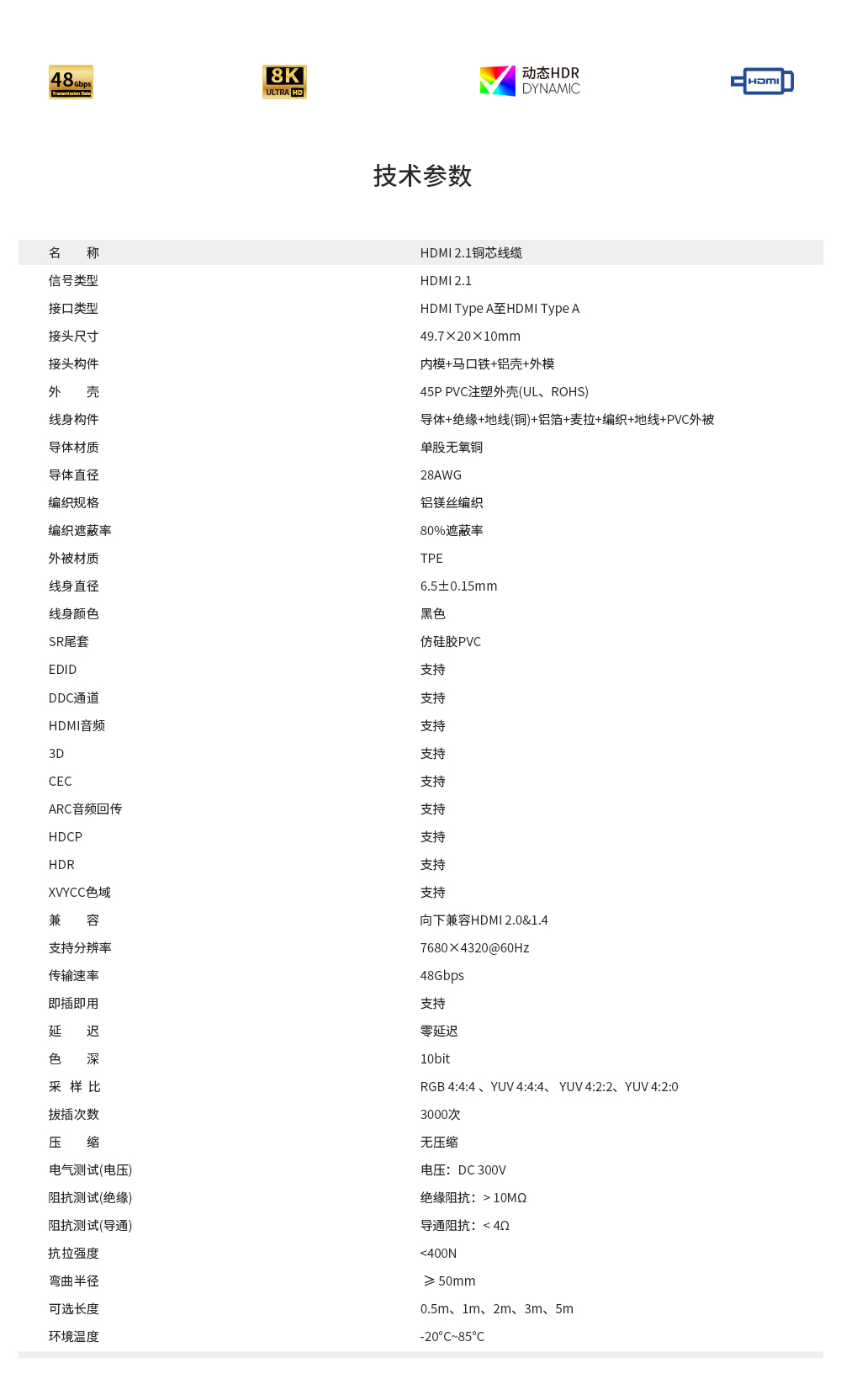

技术参数
| 产品参数 | |
|---|---|
| 名 称 | HDMI 2.1铜芯线缆 |
| 信号类型 | HDMI 2.1 |
| 接口类型 | HDMI Type A TO Type A |
| 接头尺寸 | 49.7×20×10mm |
| 接头构件 | 内模+马口铁+铝壳+外模 |
| 外 壳 | 45P PVC注塑外壳(UL、ROHS) |
| 线身构件 | 导体+绝缘+地线(铜)+铝箔+麦拉+编织+地线+PVC外被 |
| 导体材质 | 单股无氧铜 |
| 导体直径 | 28AWG |
| 编织规格 | 铝镁丝编织 |
| 编织遮蔽率 | 80%遮蔽率 |
| 外被材质 | TPE |
| 线身直径 | 6.5±0.15mm |
| 线身颜色 | 黑色 |
| SR尾套 | 仿硅胶PVC |
| EDID | 支持 |
| DDC通道 | 支持 |
| HDMI音频 | 支持 |
| 3D | 支持 |
| CEC | 支持 |
| ARC音频回传 | 支持 |
| HDCP | 支持 |
| HDR | 支持 |
| XVYCC色域 | 支持 |
| 兼 容 | 向下兼容HDMI 2.0&1.4 |
| 支持分辨率 | 7680×4320@60Hz |
| 传输速率 | 48Gbps |
| 即插即用 | 支持 |
| 延 迟 | 零延迟 |
| 色 深 | 10bit |
| 采 样 比 | RGB 4:4:4、YUV 4:4:4、 YUV 4:2:2、YUV 4:2:0 |
| 拔插次数 | ≤3000次 |
| 压 缩 | 无压缩 |
| 电气测试(电压) | 电压:DC 300V |
| 阻抗测试(绝缘) | 绝缘阻抗：＞10MΩ |
| 阻抗测试(导通) | 导通阻抗：＜4Ω |
| 抗拉强度 | ＜400N |
| 弯曲半径 | ≥50mm |
| 环境温度 | -20℃~85℃ |
| 产品型号 | 线缆长度 |
| CAB-5HD8-PRZ5 | 0.5m（公对母） |
| CAB-5HD8-PPZ5 | 0.5m（公对公） |
| CAB-5HD8-PP01 | 1m |
| CAB-5HD8-PP02 | 2m |
| CAB-5HD8-PP03 | 3m |
| CAB-5HD8-PP05 | 5m |

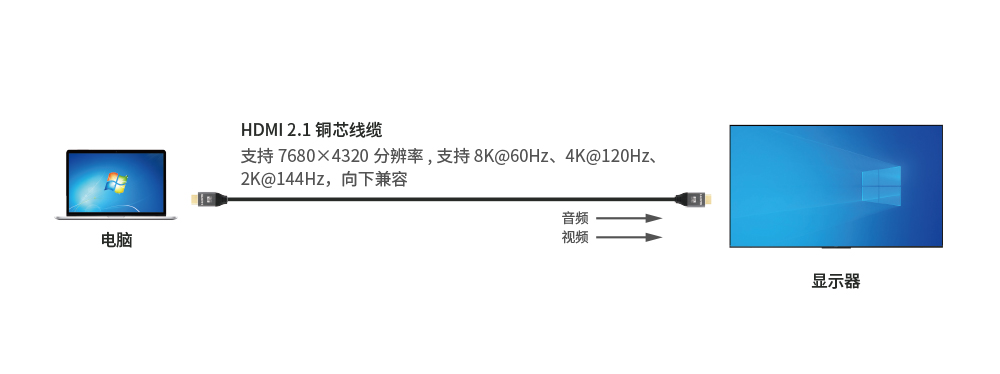

应用示意图
