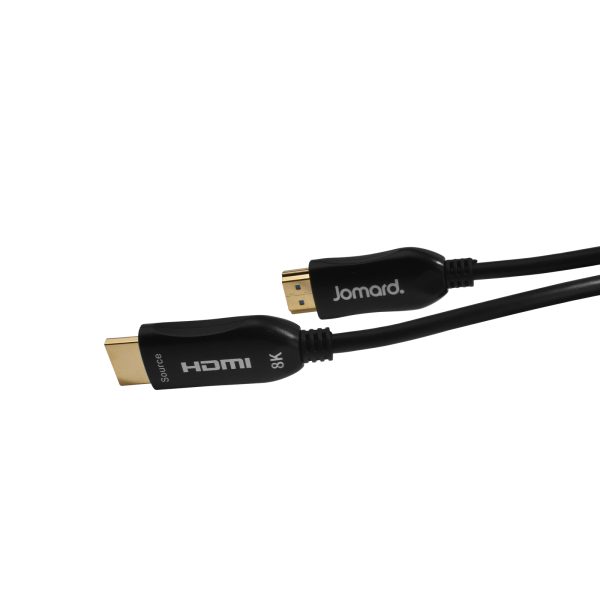

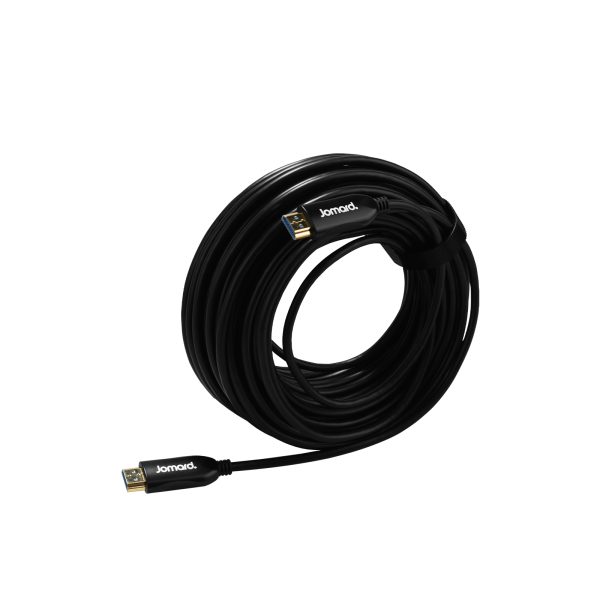

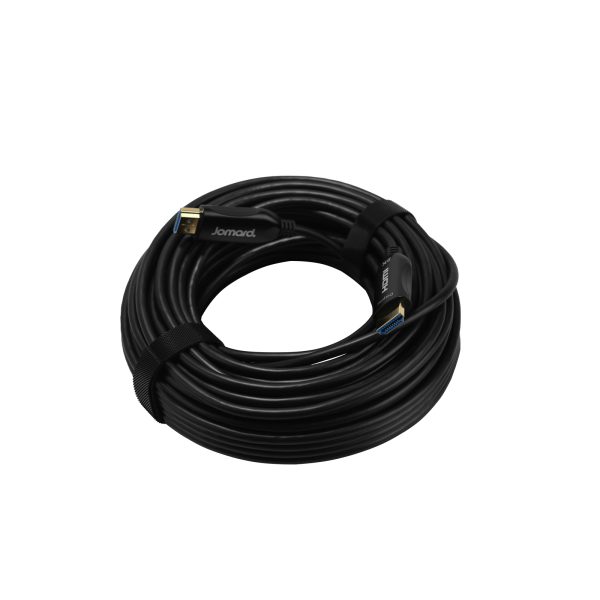

HDMI 2.1 AOC线缆 CAB-1HG8
产品描述
HDMI 2.1 AOC线缆
全协议兼容适配，提升系统集成灵活性。
采用HDMI Type A To Type A标准接口，向下兼容HDMI 2.0/1.4版本，支持即插即用。集成ARC音频回传功能（50米以内支持eARC）、HDMI音频与CEC控制协议，可无缝对接各类Pro AV终端设备。全面适配3D影像传输需求，大幅提升与不同系统的兼容性，降低方案集成复杂度。
专业级抗干扰设计，
复杂环境稳定传输
线身集成铝箔屏蔽层，配合HDMI 2.1光纤模组+锌合金电镀外壳的紧固接头设计，大幅提升抗电磁干扰能力。支持EDID、DDC通道与HDCP加密协议，可有效抵御多设备协同环境中的信号串扰，避免传输延迟、闪屏问题，保障Pro AV系统在各类复杂应用场景下的信号传输稳定性与安全性。突破铜芯限制，光速百米级近乎无损传输。
48Gbps高速带宽，
8K超高清全规格呈现

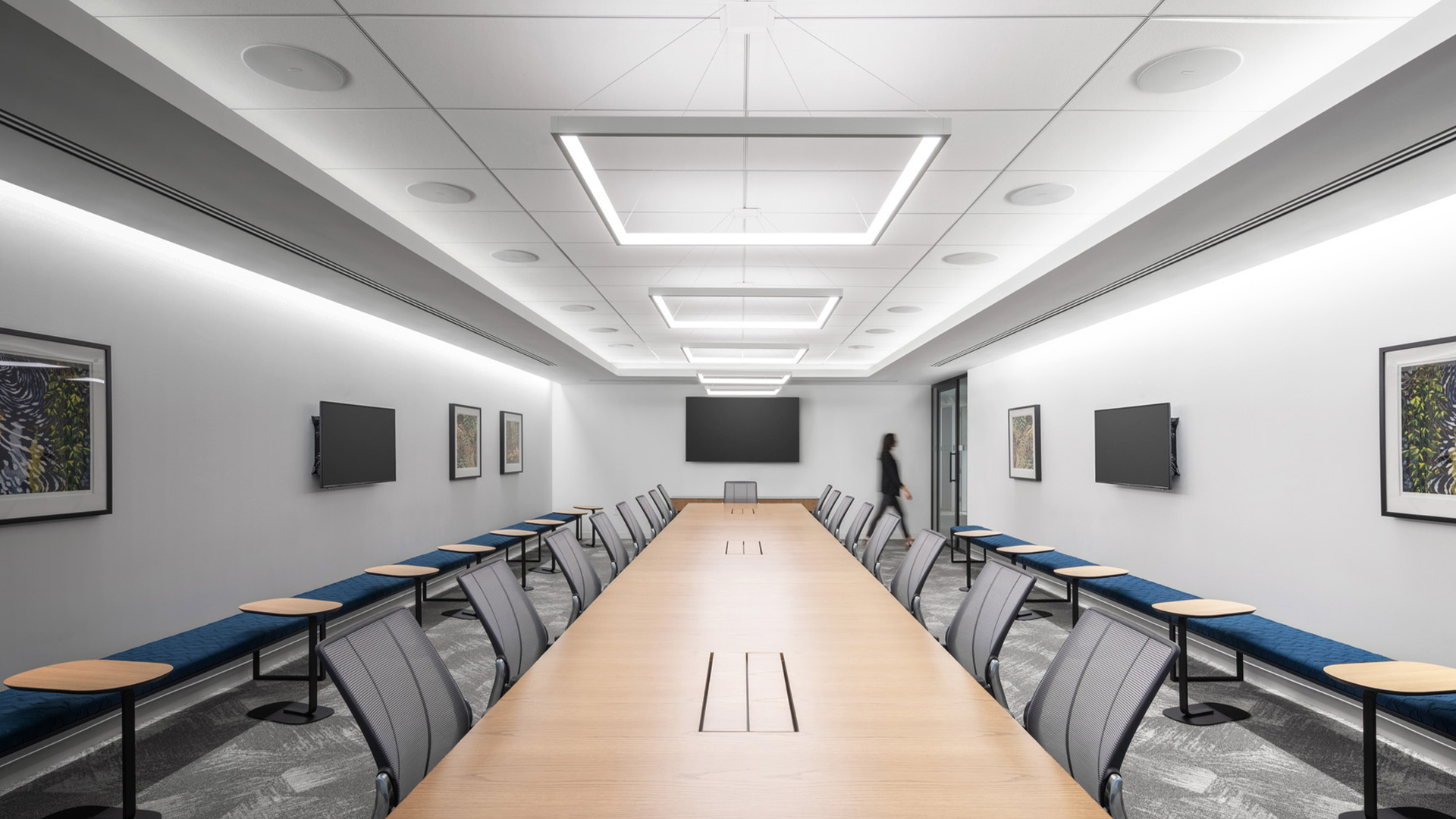

搭载HDMI 2.1标准48Gbps高速传输通道，全面支持7680×4320@60Hz超高清分辨率，兼容动态HDR与XVYCC广色域标准。具备10bit色深及RGB 4:4:4、YUV 4:4:4/4:2:2/4:2:0全采样比支持，可精准还原画面色彩层次与细节，满足专业音视频系统对超高清画质的严苛要求，适配高清会议演示、影像播放等核心场景。
混合光纤核心架构，
百米级无损传输保障

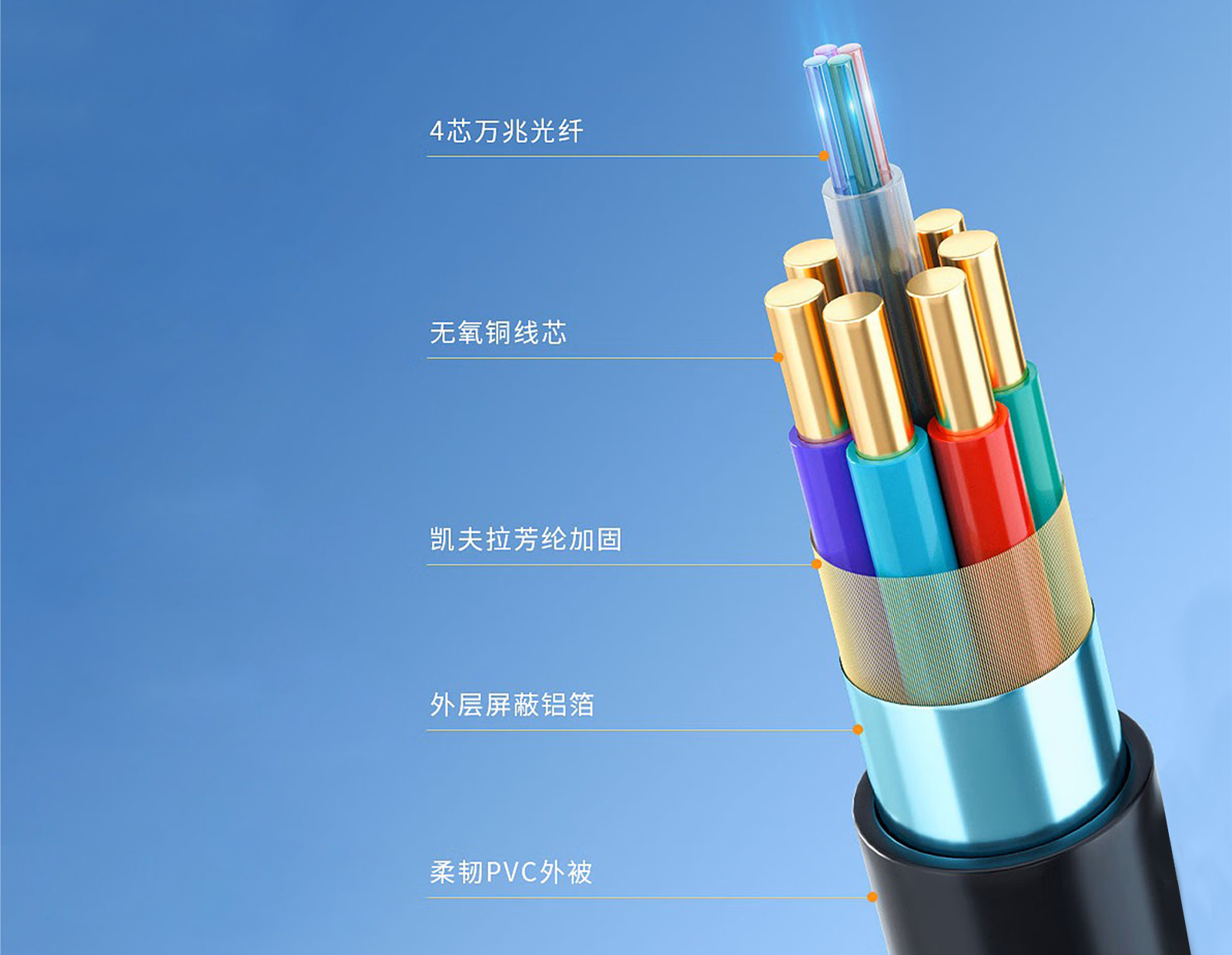

采用4C光纤+7芯铜线+地线+铝箔的复合线身架构，搭配单股无氧铜导体（30AWG），构建稳定传输链路。依托光纤传输特性彻底规避金属导体高频信号衰减与电磁干扰问题，实现0.5-100米全长度范围近乎无损传输，传输速率达48Gbps，支持音视频信号无压缩、零延迟传输，为Pro AV系统长距布线及高清信号传输提供核心保障。
工程级柔性布线，
适配多样化部署需求

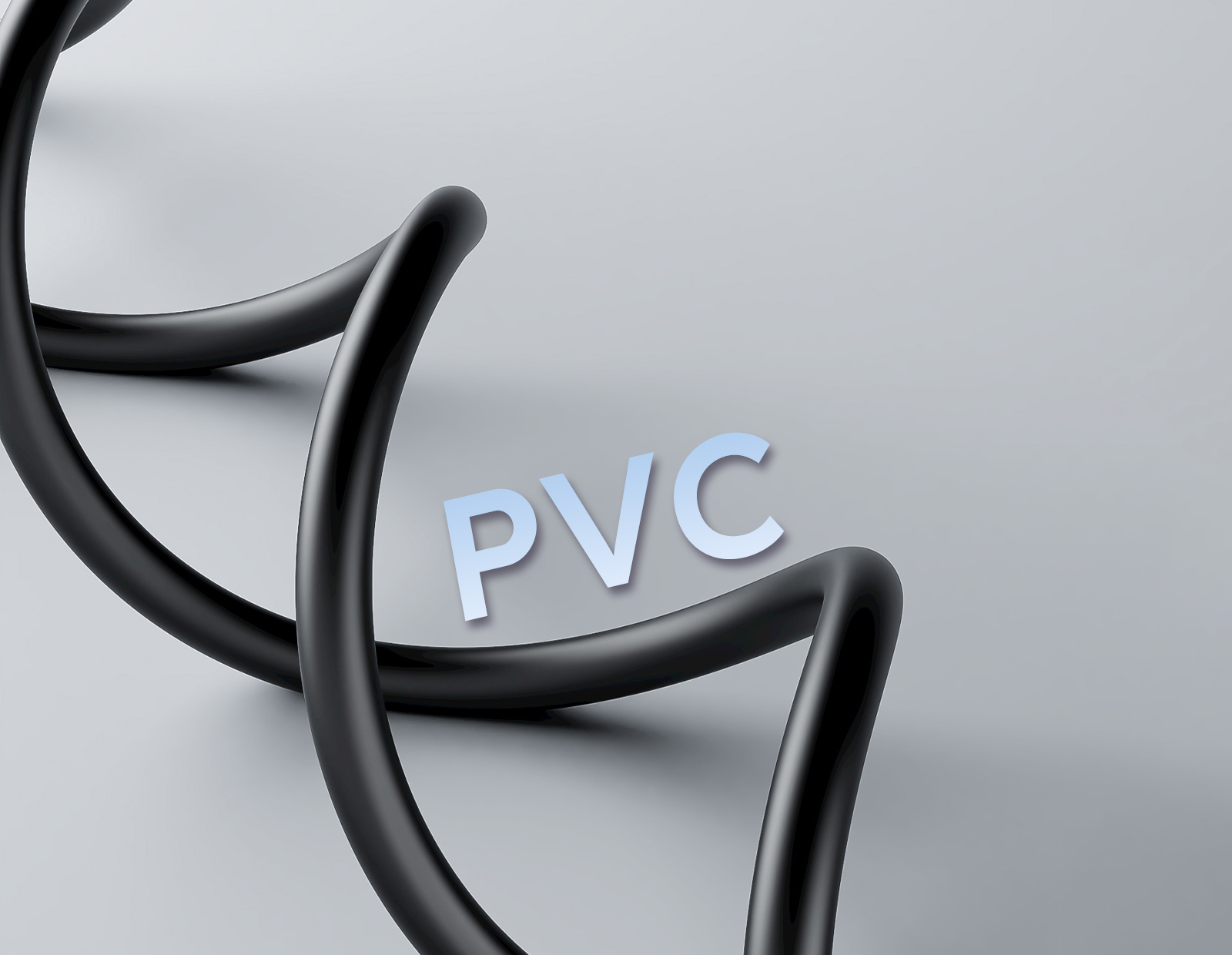

采用弹性PVC外被材质，线身直径仅4.8±0.2mm，弯曲半径≥30mm，具备优异的弯曲与穿管性能。拥有100N抗拉强度与-20℃~70℃宽温工作范围，拔插次数可达3000次，可轻松应对工程预埋、桌面插座布线等多样化施工场景，降低部署难度，提升系统集成效率与线缆使用寿命。
技术参数
| 产品参数 | |
|---|---|
| 名 称 | HDMI 2.1 AOC线缆 |
| 信号类型 | HDMI 2.1 |
| 接口类型 | HDMI Type A TO Type A |
| 接头尺寸 | 48.2×19×10mm |
| 接头构件 | HDMI 2.1光纤模组+锌合金外壳 |
| 外 壳 | 锌合金电镀外壳 |
| 线身构件 | 4C光纤+7芯铜线+地线+铝箔 |
| 导体材质 | 单股无氧铜 |
| 导体直径 | 30AWG |
| 外被材质 | 弹性PVC |
| 线身直径 | 4.8±0.2mm |
| 线身颜色 | 黑色 |
| SR尾套 | PVC |
| EDID | 支持 |
| DDC通道 | 支持 |
| HDMI音频 | 支持 |
| 3D | 支持 |
| CEC | 支持 |
| ARC音频回传 | 支持 |
| HDCP | 支持 |
| HDR | 支持动态HDR |
| XVYCC色域 | 支持 |
| 兼 容 | 向下兼容HDMI 2.0&1.4 |
| 支持分辨率 | 7680×4320@60Hz |
| 传输速率 | 48Gbps |
| 即插即用 | 支持 |
| 延 迟 | 零延迟 |
| 色 深 | 10bit |
| 采 样 比 | RGB 4:4:4、YUV 4:4:4、 YUV 4:2:2、YUV 4:2:0 |
| 拔插次数 | ≤3000次 |
| 压 缩 | 无压缩 |
| 抗拉强度 | ≤100N |
| 弯曲半径 | ≥30mm |
| 环境温度 | -20℃~70℃ |
| 产品型号 | 线缆长度 |
| CAB-1HG8-PP10 | 10m |
| CAB-1HG8-PP15 | 15m |
| CAB-1HG8-PP25 | 25m |

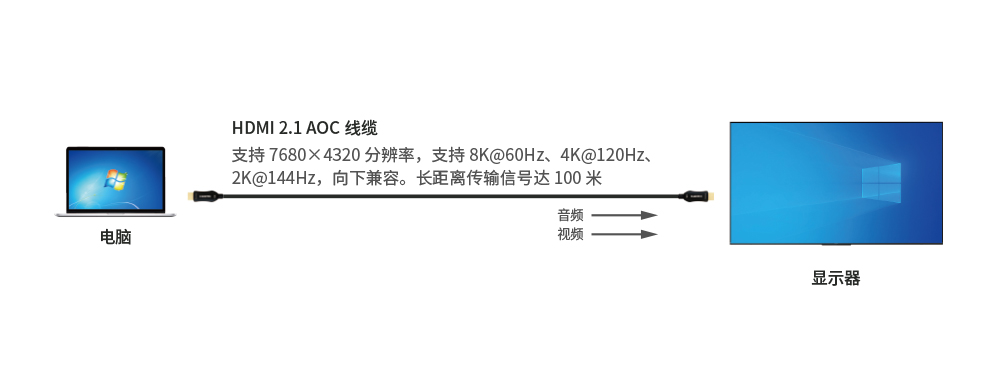

应用示意图
