智能收线器 EC-12

配备齐全的电缆
运行速度自适应
升降同步、线缆随行、集中控制

产品描述

EC-12-01

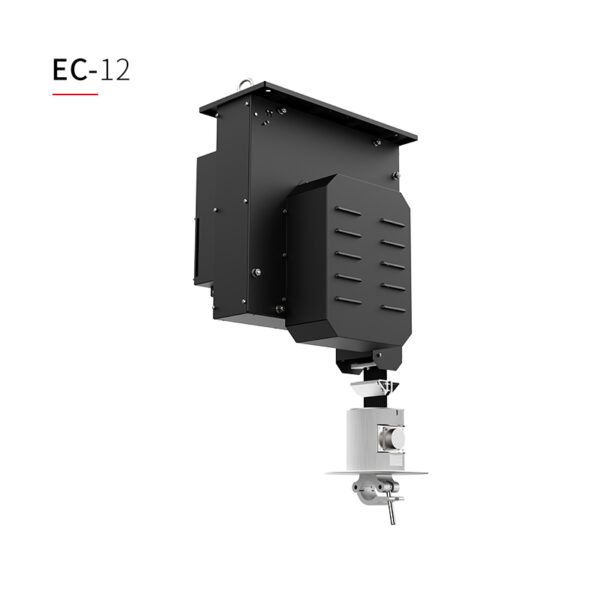

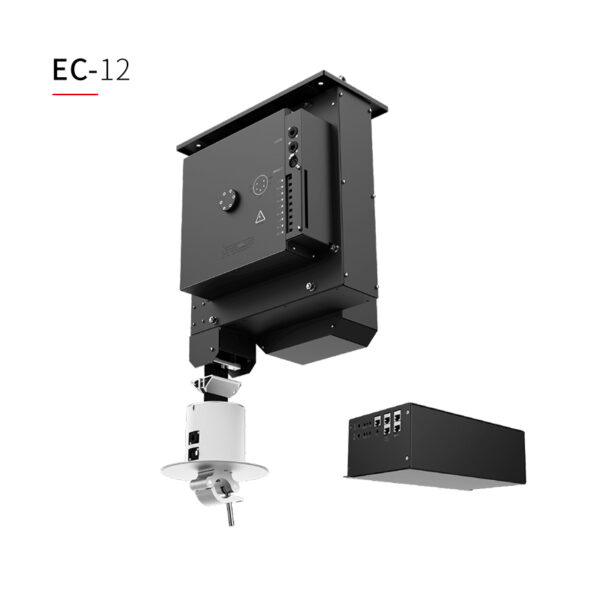

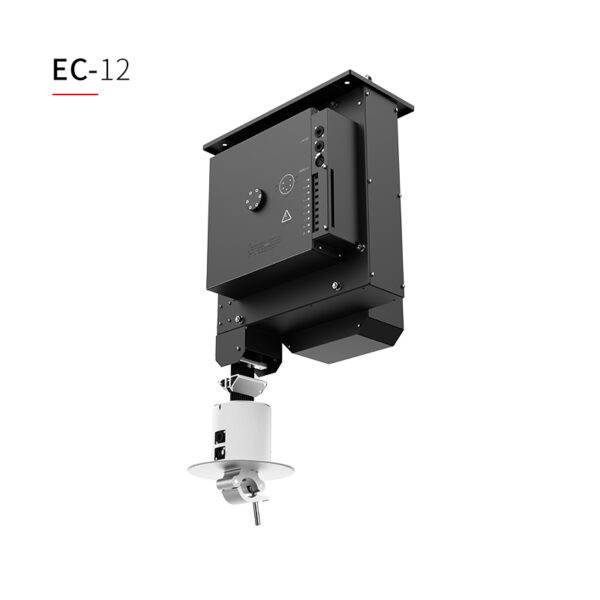

智能收线器—EC-12

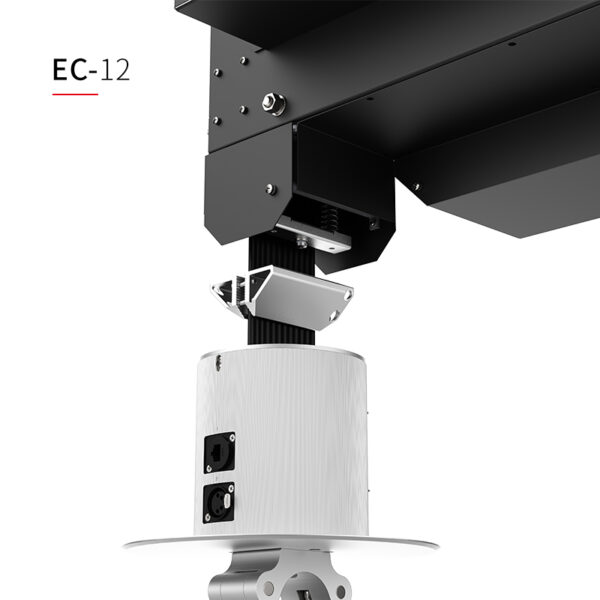

Jomard多功能升降吊点系统,整机体型较小、可在较小的天花空间内安装。仅需在装饰天花处开孔,链条、线缆收回时由装饰圆盘遮挡运行孔道,形成完整的天花覆盖。实现升降同步、线缆随行、集中控制、外形美观等特点,最长12米的下降行程也方便现场人员在地面拆装吊装设备,是酒店及大型商场的在天花升降方案的最佳之选。

配备齐全的电缆

收线器配置8根(4对)独立的4平方的电源线、1根接地线、1根4芯带屏蔽音频线及1根自用通讯的网线,1根第三方设备控制预留网线,电源线最大可承受5000W功率及20A电流。

EC-12-02
EC-12-03

运行速度自适应

收线器配合多功能升降吊点运行时,可自适应运行速度,达到同步运行的目的。

EC-12-04
产品规格
设备外形尺寸336×460×750mm
负载能力不承重,承受最大张力10kg
整机净重45kg/台
行程长度 ≤12m
供电电压220VAC/50HZ
电能消耗300W
运行速度自适应吊点同步运行
控制方式RS485集控,控制按钮
天花开孔φ200mm
天花安装高度≥1000mm
吊装孔距140mm×380mm
标配线缆4mm²电源线9根,非屏蔽网线2根(设备自用一根),DM×512线1根
