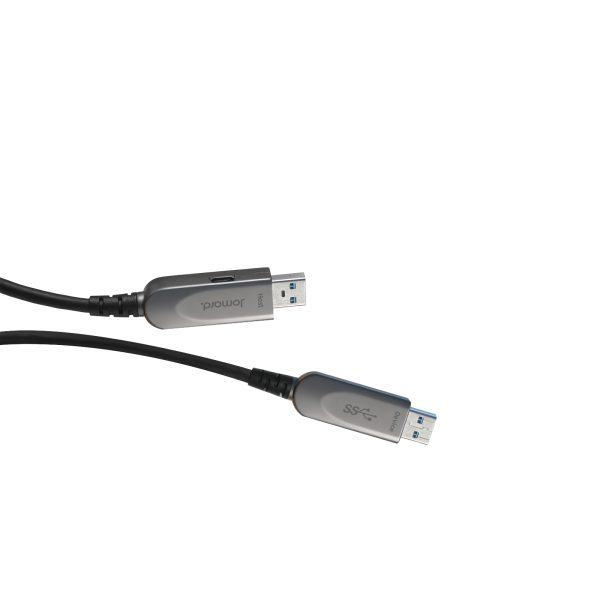

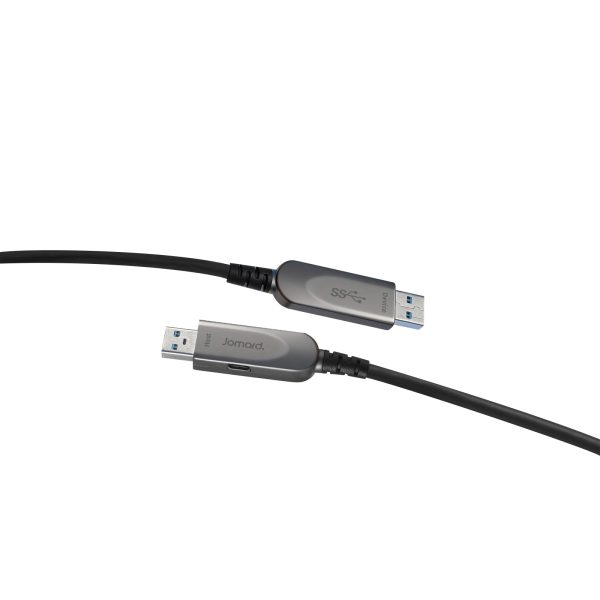

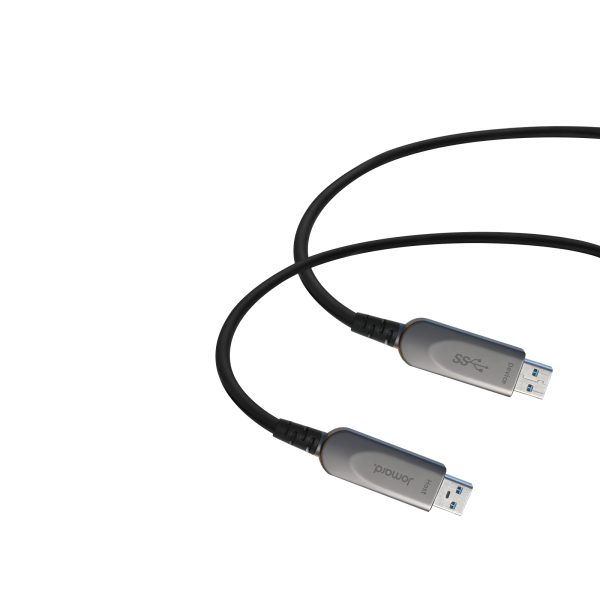

USB-A 3.2 Gen1 光电混合 (AOC) 线缆 CAB-1AG1
产品描述
技术参数
应用示意图
产品描述

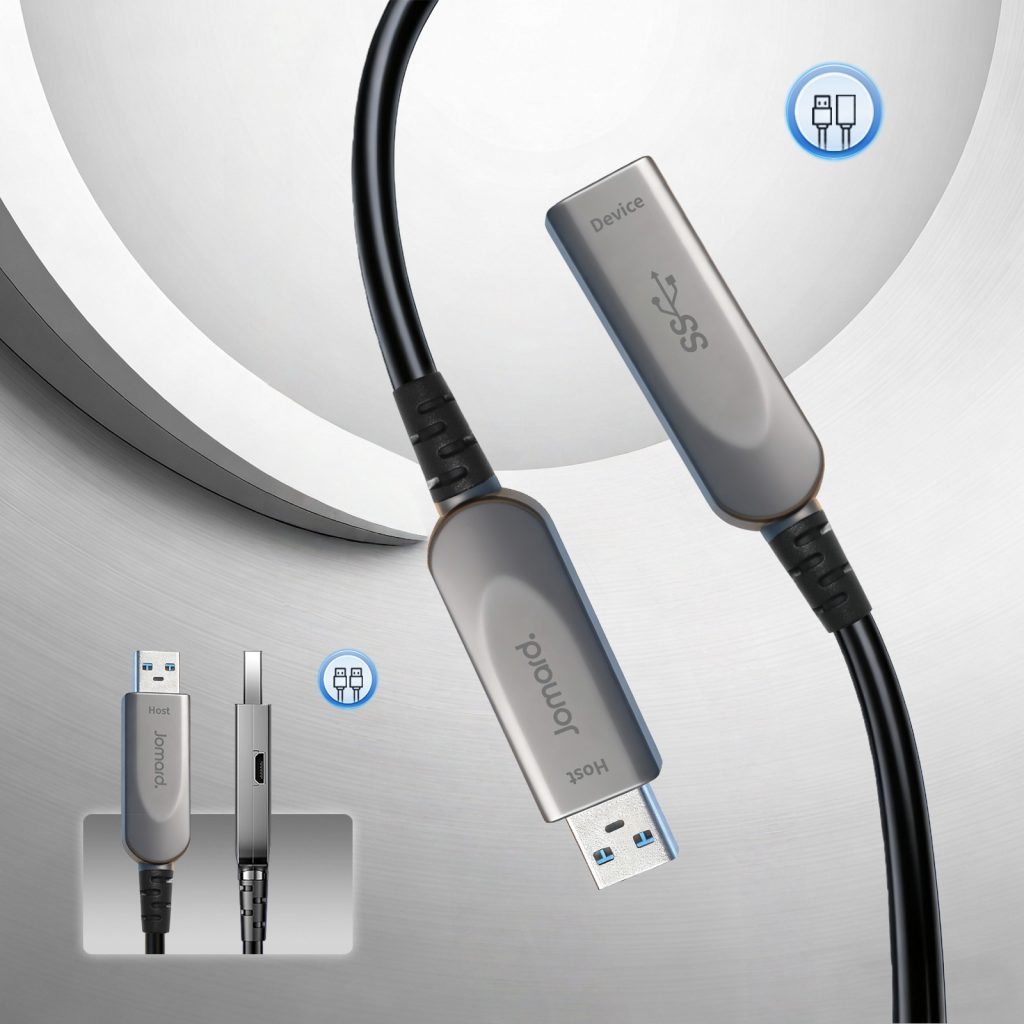

双接口灵活适配
兼容Pro AV多设备互联需求
采用公对公+公对母双规格接口设计，覆盖Pro AV系统中多样化设备连接场景，兼具高速数据传输与功率供电双重核心功能。可广泛适配长距离专业影音服务器与外置SSD阵列直连、AV矩阵切换器与控制终端互联、专业解码器与存储设备数据交互等场景，有效简化Pro AV系统搭建流程，提升方案部署灵活性。
10Gbps高速传输
适配专业影音大文件场景
遵循USB3.2 Gen2高速传输标准，理论传输速率达10Gbps，高效突破传统线缆传输瓶颈。针对Pro AV领域大文件传输需求优化设计，可稳定支撑4K/8K高清影像素材在专业存储阵列与影音工作站间的实时交互、LED拼接屏控制系统海量数据同步等核心场景，无延迟、无丢包，保障专业影音制作与播放全流程效率。
光纤核心+专业芯片
极致稳定抗干扰
核心采用高速OM3万兆光纤材质，实现光速无损信号传输，传输衰减≤2.4dB/km，精准匹配Pro AV领域对传输距离、信号衰减及延迟的严苛要求。搭载美国II-VI激光器与德国Silicon Line驱动芯片，配合强韧凯夫拉材质保护层，具备优异的抗电磁干扰（EMI）、抗射频干扰（RFI）性能，可在专业机房、大型影音场馆等复杂电磁环境中稳定运行；线身柔软耐折弯，适配复杂布线需求，延长使用寿命。
Micro辅助供电
保障大功率设备稳定运行
创新集成Micro辅助供电接口设计，针对Pro AV系统中不同功耗设备差异化适配。对于小型控制模块、轻型解码器等小功耗设备，可实现无外接供电即插即用；针对专业外置SSD阵列、高清影像采集设备等大功率设备，支持外接辅助供电，确保高负载传输场景下信号稳定无中断，全面覆盖Pro AV系统中各类设备的供电与传输需求，提升方案可靠性。
技术参数
| 名 称 | USB-A 3.2 Gen1 光电混合 (AOC) 线缆 |
| 协议版本 | USB3.2 Gen2超高速，兼容USB2.0/1.1 |
| 理论传输速率 | 10Gbps |
| 高频衰减(5GHz) | ≤0.0024dB/m |
| 标准供电电压 | 5V DC（稳压 ±0.05V）5V2A适配器额外供电 |
| 最大承载电流 | 2.1A（USB-IF 认证大电流） |
| 线身结构 | OM3万兆光纤+22/24AWG纯铜电源线芯+凯夫拉保护层+全链路屏蔽+PVC外被，内置II-VI激光器与Silicon Line驱动芯片 |
| 引脚配置 | 9Pin 全满针，USB3.0 原生引脚 |
| 数据线芯材质 | 光纤 |
| 线芯规格 | OM3 |
| 外被材质 | 环保PVC，具备柔软、抗拉、耐磨、抗老化特性，适配长期桌面部署与布线需求 |
| 光纤参数 | OM3多模光纤，纤芯50μm、包层125μm，支持万兆传输，适配850nm VCSEL激光光源 |
| 线缆外径 | ≥5mm（加粗抗弯折设计，兼顾耐用性与柔韧性） |
| 电气与光学参数 | 绝缘电阻≥100MΩ（DC 500V），ESD防静电等级8kV空气/4kV接触，防浪涌保护功能内置 |
| 耐用寿命 | 插拔寿命≤10000次（USB-IF认证） |
| 应力消除(SR) | 加长加固SR头，90°弯折无损 |
| 插拔力度 | 插入3-18N，拔出2-12N（插拔顺滑） |
| 常规长度 | 10m(有源款)，支持按需定制短距规格(3m/5m)适配桌面场景 |
| 工作温度 | -15℃~60℃ |
| 存储温度 | -40℃~85℃ |
| 工作湿度 | 5%~95%RH（非凝露） |
| 抗拉强度 | ≤100N（凯夫拉保护层强化） |
| 弯折寿命 | ≤20000次90°弯折 |
| 弯曲半径 | 静态≥25mm（5×线缆外径），动态≥50mm（10×线缆外径） |
| 阻燃等级 | UL1581-VW-1 |
| 防静电等级 | ESD 8kV空气/4kV接触 |
| 环保合规 | 无卤+低烟 |
| 专属功能 | OTG双向切换+防浪涌保护+光纤技术 |
| 适用场景 | 高端办公/摄影/外置SSD/多设备互联 |
| 产品型号（公对公） | 线缆长度 |
| CAB-1AG1-PP10 | 10m |
| CAB-1AG1-PP15 | 15m |
| CAB-1AG1-PP20 | 20m |
| CAB-1AG1-PP25 | 25m |
| CAB-1AG1-PP30 | 30m |
| CAB-1AG1-PP35 | 35m |
| CAB-1AG1-PP40 | 40m |
| CAB-1AG1-PP45 | 45m |
| CAB-1AG1-PP50 | 50m |
| 产品型号（公对母） | 线缆长度 |
| CAB-1AG1-PR10 | 10m |
| CAB-1AG1-PR15 | 15m |
| CAB-1AG1-PR20 | 20m |
| CAB-1AG1-PR25 | 25m |
| CAB-1AG1-PR30 | 30m |
| CAB-1AG1-PR35 | 35m |
| CAB-1AG1-PR40 | 40m |
| CAB-1AG1-PR45 | 45m |
| CAB-1AG1-PR50 | 50m |
| 备注：P为Plug插头（公），R为Receptacl插座（母）。 | |

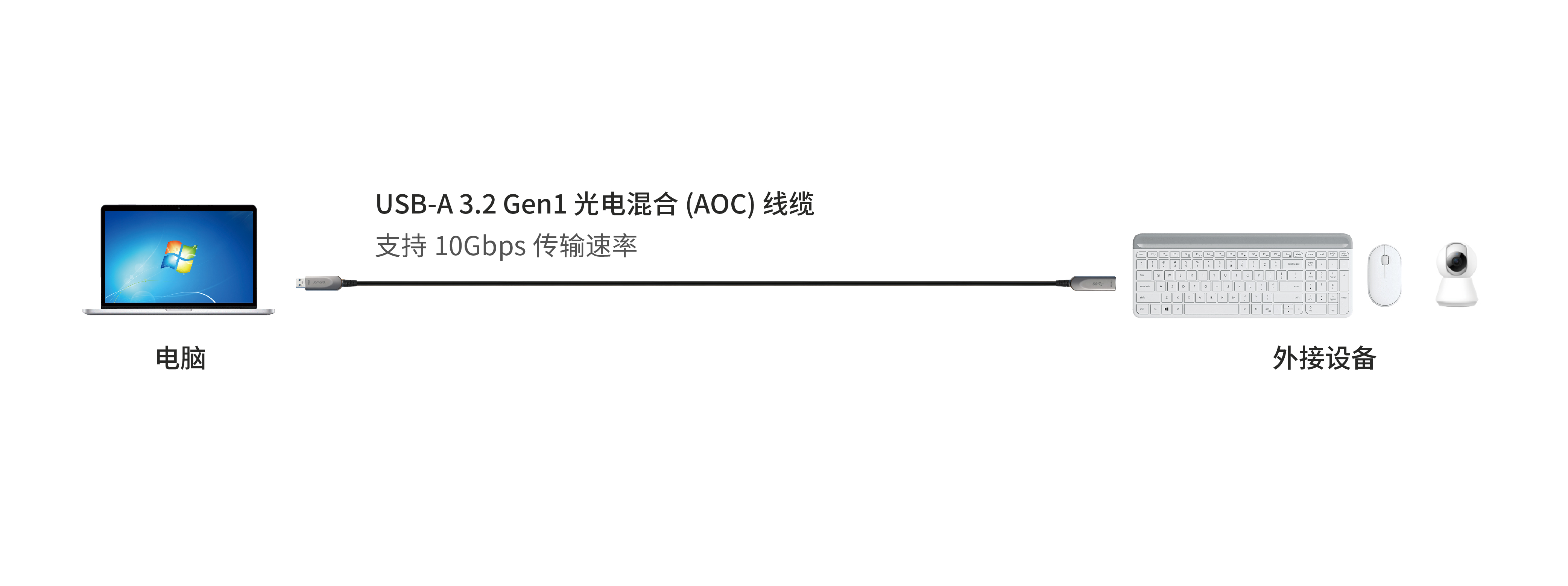

应用示意图
