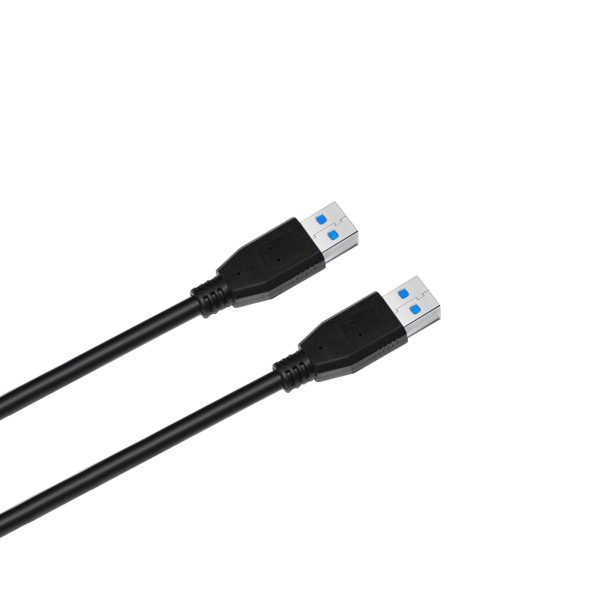

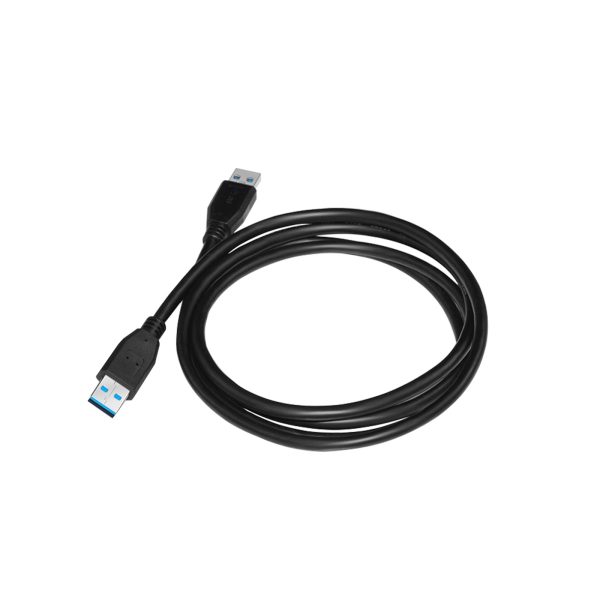

USB-A 3.2Gen1铜芯线缆
产品描述
技术参数
应用示意图
产品描述

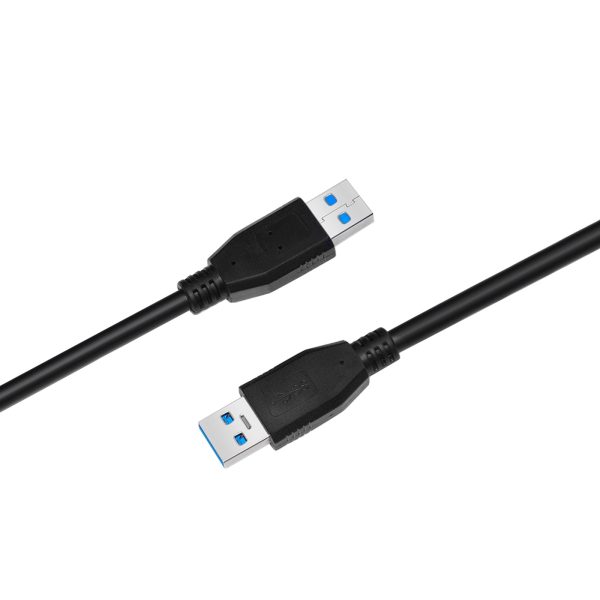

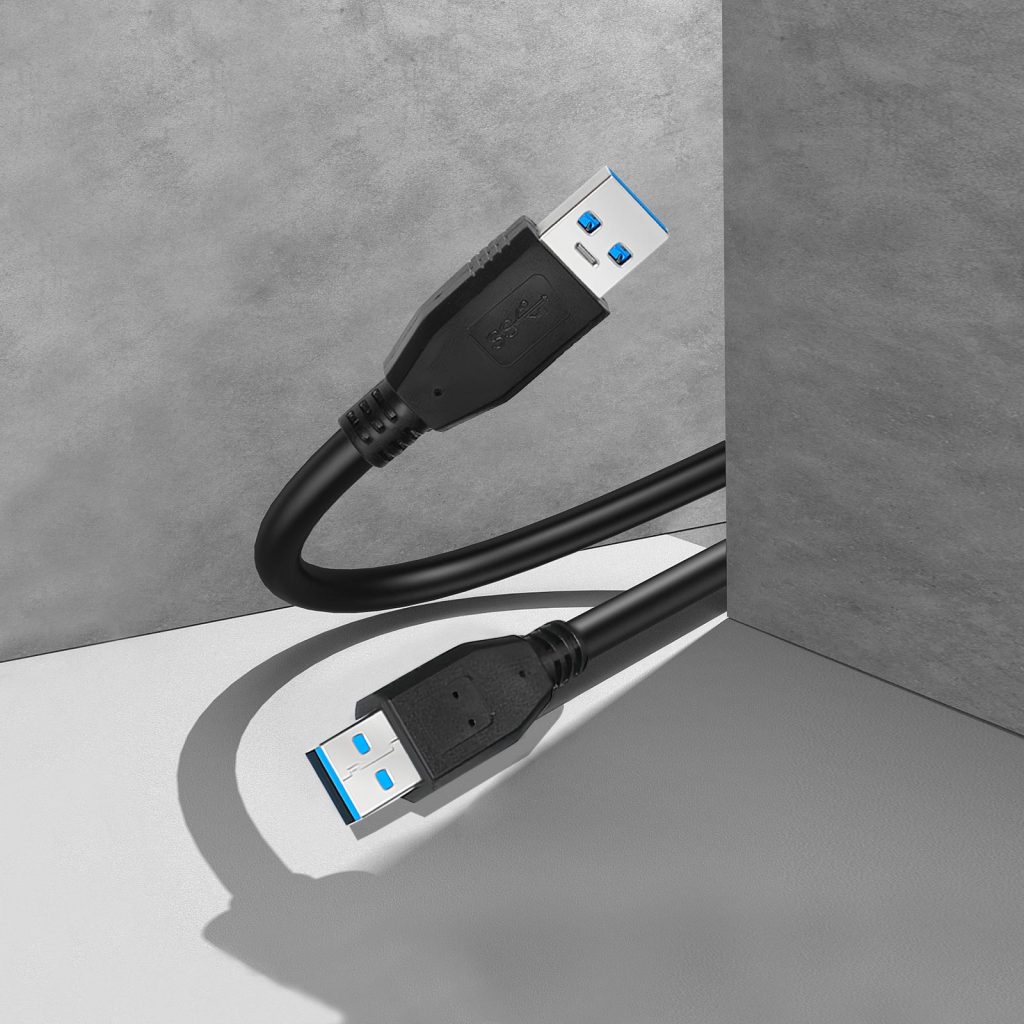

公对公直连设计
多功能双向适配
采用公对公接口+9Pin全满针原生引脚配置，支持设备间直接互联，兼具高速数据传输与低功率供电双重功能。可广泛应用于AV方案中的多设备协同场景，如专业存储设备对拷、电脑与LED拼接屏控制器互联调试、AV矩阵与外置存储设备数据交互等。
超高速传输
高效适配大文件场景
遵循USB3.2 Gen1标准，理论传输速率达5Gbps，搭载单晶无氧铜镀银导体与4对绞合差分线设计，配合90Ω±5%精准阻抗控制，高频衰减≤15dB/1m，确保信号传输稳定无失真。可轻松适配AV行业大文件传输需求，如专业影音服务器与存储阵列直连拷贝4K/8K高清影像素材、LED拼接屏控制系统数据同步等场景，告别传输延迟，提升工作效率。
宽温稳定运行
全面合规安全可靠
支持-15℃~60℃宽工作温度范围，存储温度覆盖-40℃~85℃，5%~95%RH非凝露湿度环境下均能稳定运行，适配不同地域与安装环境的AV系统需求。具备ESD 8kV空气/4kV接触防静电保护、防浪涌保护及UL1581-VW-1阻燃等级，无卤低烟环保合规，为专业AV方案提供安全可靠的连接保障，降低系统运行风险。
芯双屏蔽结构
柔韧耐用抗干扰

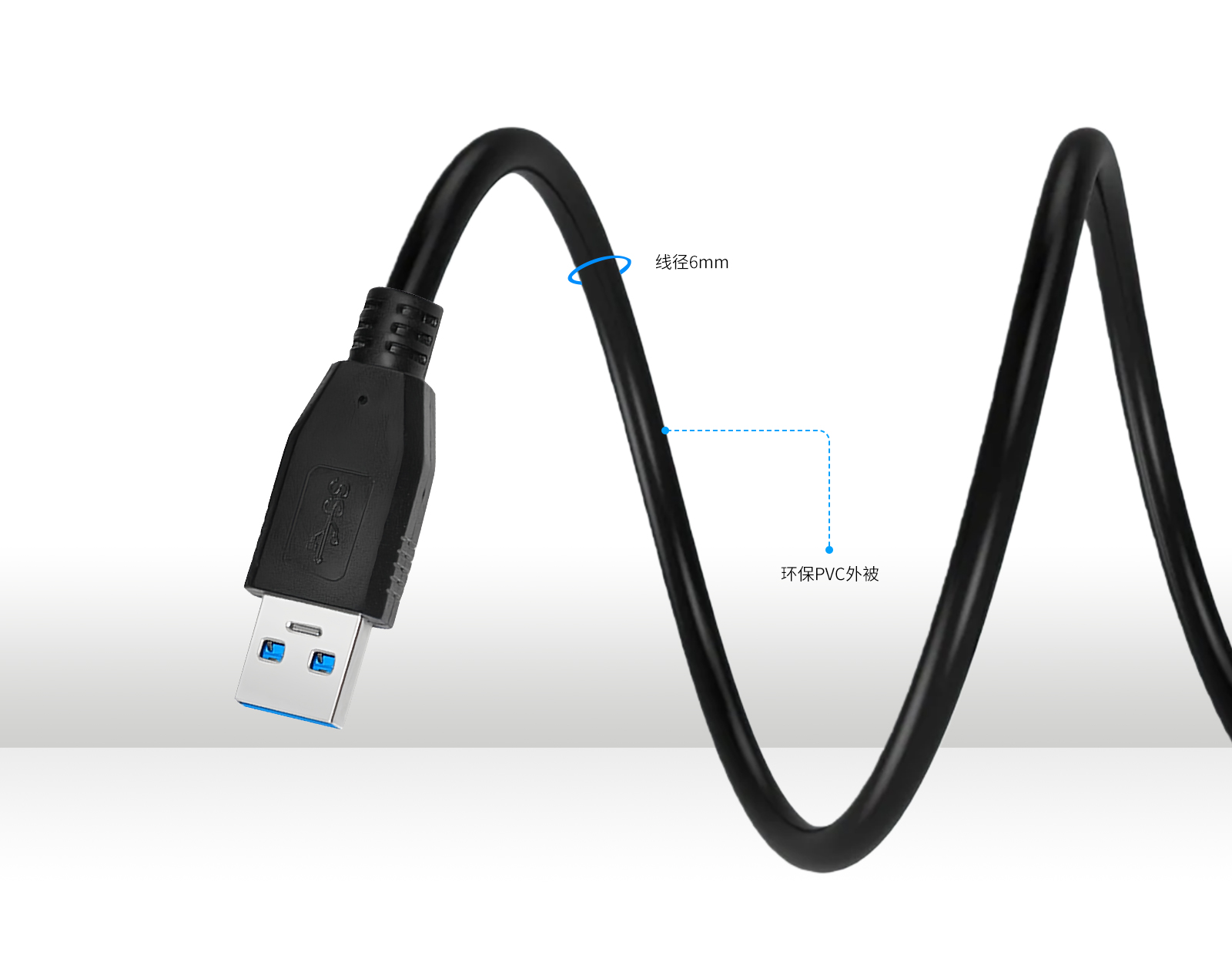

采用无氧铜导体+双重屏蔽层设计，搭配6mm加粗线身与环保PVC外被，兼具优异的抗电磁干扰性能与物理防护能力。线身柔软易收纳，同时具备≥100N抗拉强度、20000次90°弯折寿命及10000次插拔寿命，加长加固SR头设计可实现90°弯折无损，能适应AV设备安装部署中的复杂布线环境，保障长期稳定使用。

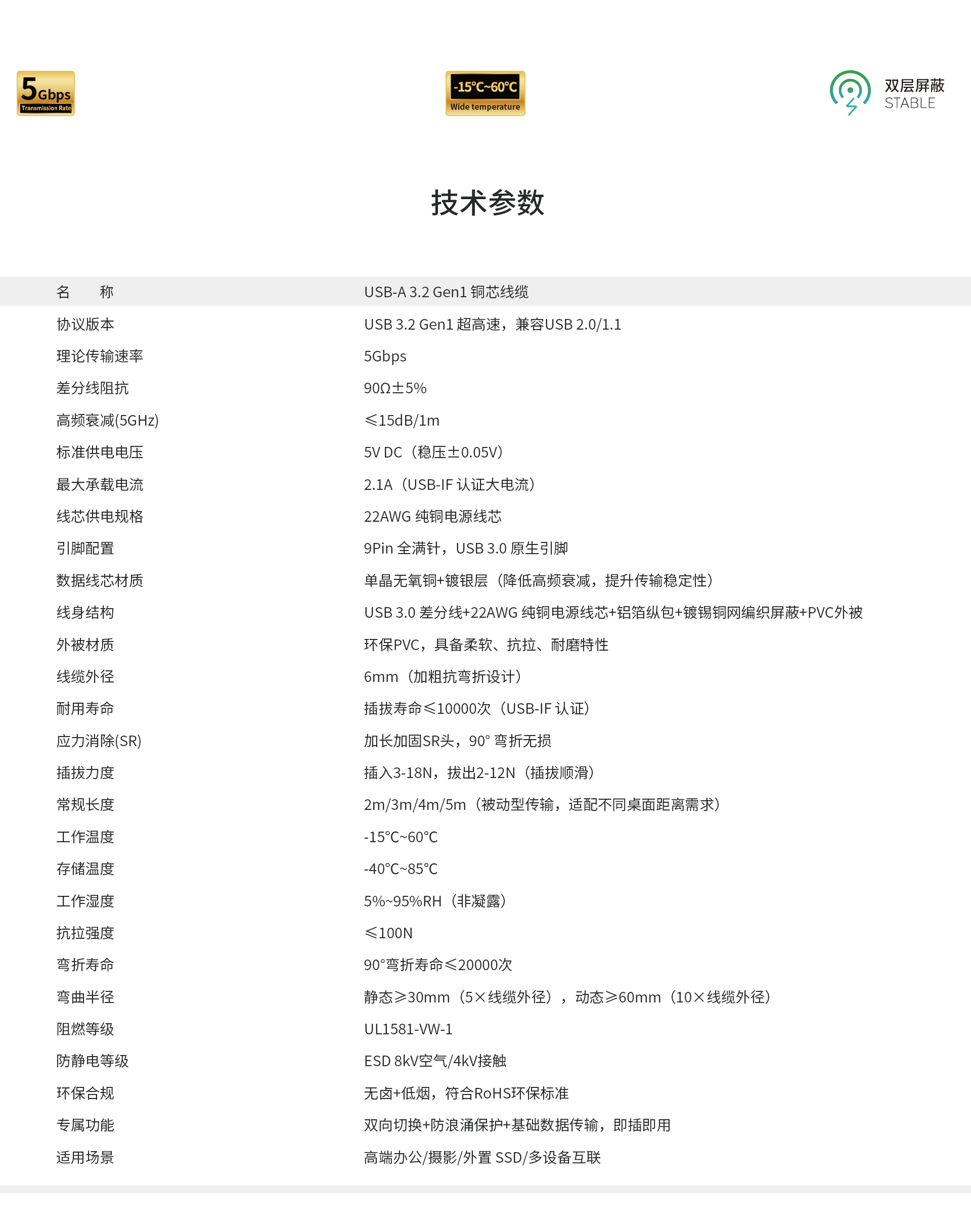

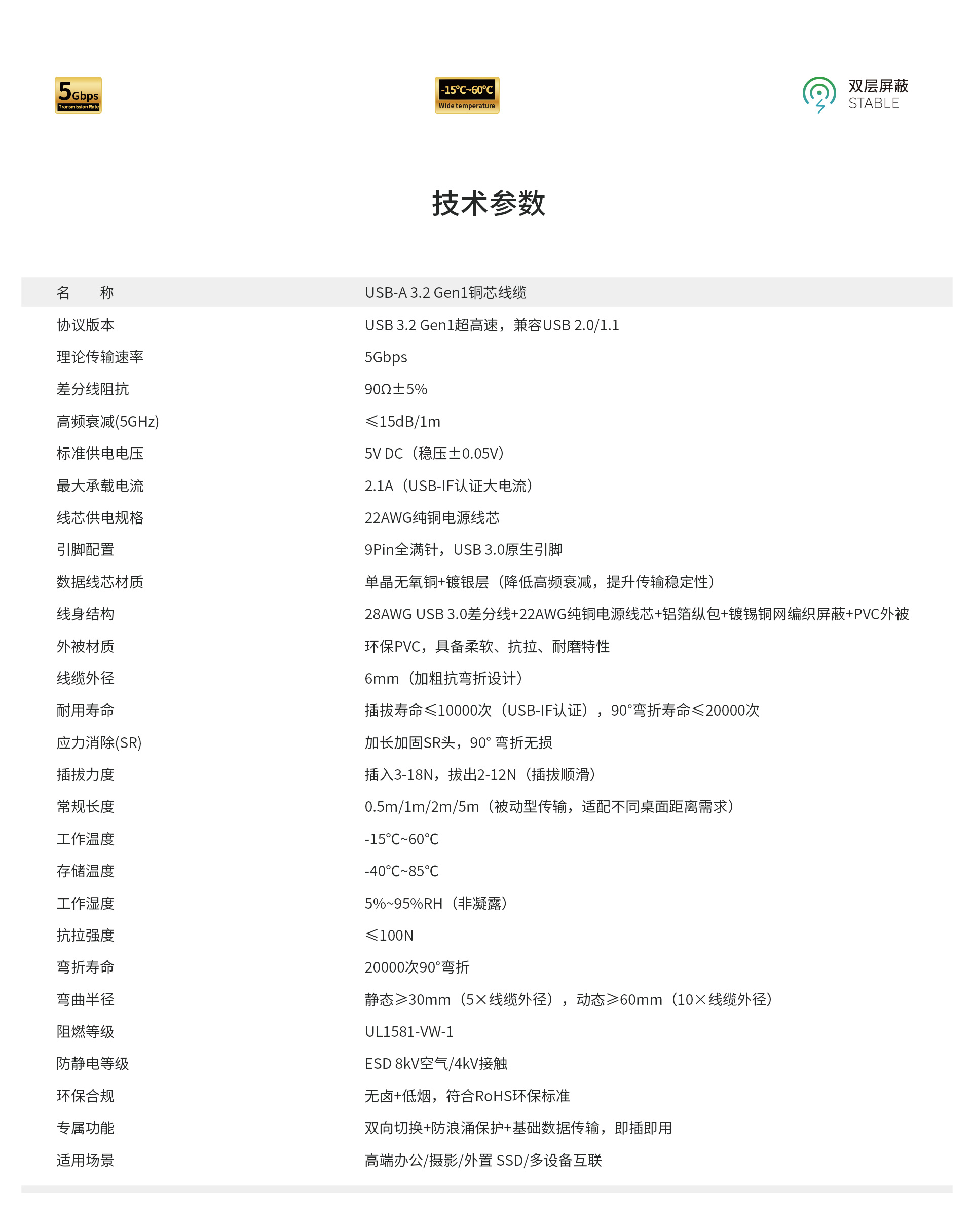

技术参数
| 产品参数 | |
|---|---|
| 名 称 | USB-A 3.2Gen1铜芯线缆 |
| 协议版本 | USB3.2 Gen1超高速，兼容USB2.0/1.1 |
| 理论传输速率 | 5Gbps |
| 差分线阻抗 | 90Ω±5% |
| 高频衰减(5GHz) | ≤15dB/1m |
| 标准供电电压 | 5V DC（稳压±0.05V） |
| 最大承载电流 | 2.1A（USB-IF 认证大电流） |
| 线芯供电规格 | 22AWG 纯铜电源线芯 |
| 引脚配置 | 9Pin全满针，USB3.0原生引脚 |
| 数据线芯材质 | 单晶无氧铜 + 镀银层（降低高频衰减，提升传输稳定性） |
| 线身结构 | 28AWG USB 3.0差分线+22AWG纯铜电源线芯+铝箔纵包+镀锡铜网编织屏蔽+PVC外被 |
| 外被护套材质 | PVC护套（柔软+抗拉） |
| 线身直径 | ≥6mm（加粗抗弯折） |
| 耐用寿命 | 插拔寿命≤10000次（USB-IF认证） |
| 应力消除(SR) | 加长加固SR头，90°弯折无损 |
| 插拔力度 | 插入3-18N，拔出2-12N（插拔顺滑） |
| 常规长度 | 0.5m/1m/2m/5m（被动型传输，适配不同桌面距离需求） |
| 工作温度 | -15℃~60℃ |
| 存储温度 | -40℃~85℃ |
| 工作湿度 | 5%~95%RH（非凝露） |
| 抗拉强度 | ≤100N |
| 弯折寿命 | ≤20000次90°弯折 |
| 最小弯折半径 | 静态5×线径，动态10×线径 |
| 阻燃等级 | UL1581-VW-1 |
| 防静电等级 | ESD 8kV空气/4kV接触 |
| 环保合规 | 无卤+低烟 |
| 专属功能 | 双向切换+防浪涌保护+基础数据传输，即插即用 |
| 适用场景 | 高端办公/摄影/外置SSD/多设备互联 |
| 产品型号 | 线缆长度 |
| CAB-1UA1-PP05 | 5m（外被PVC） |

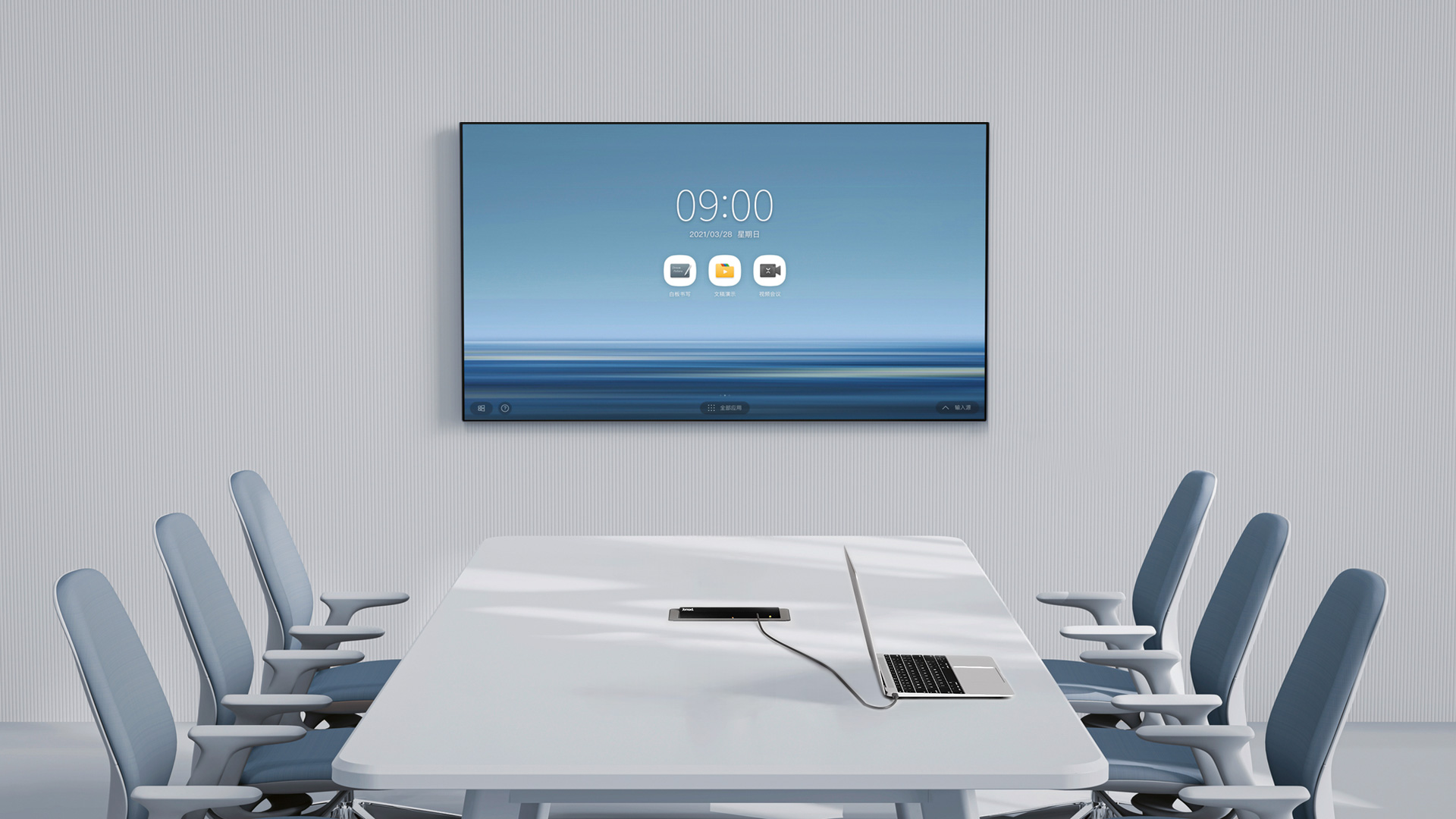

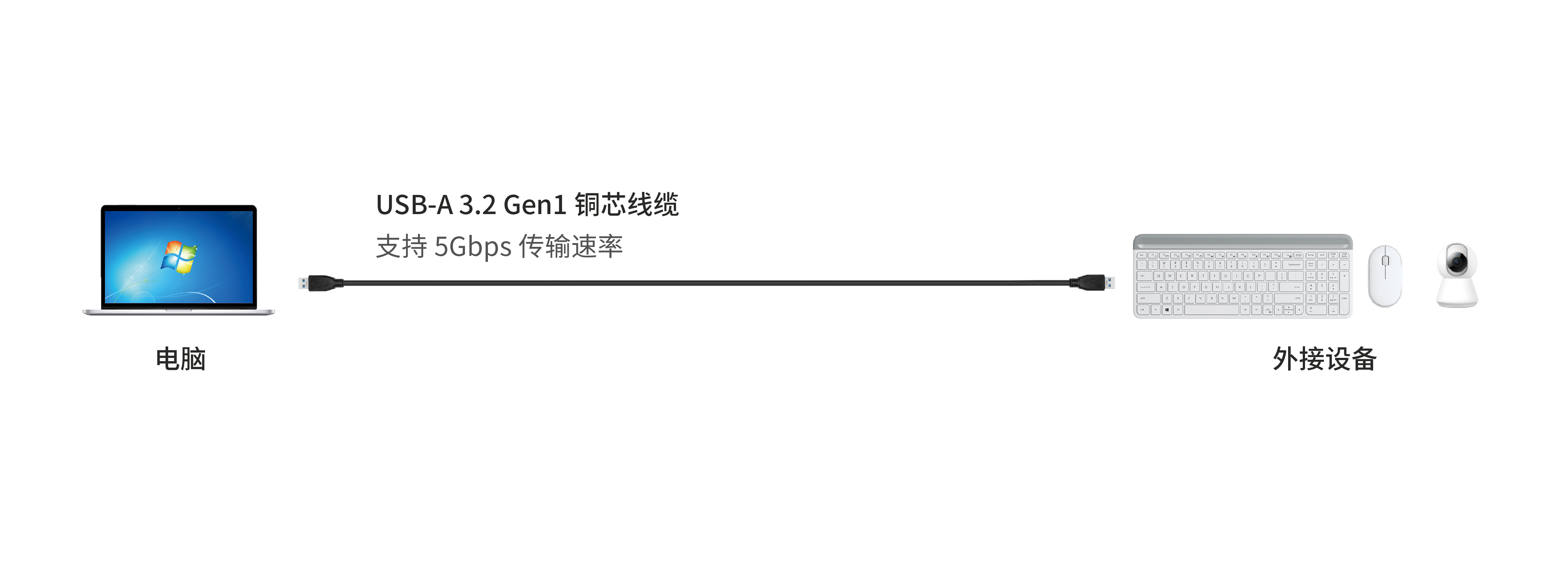

应用示意图
