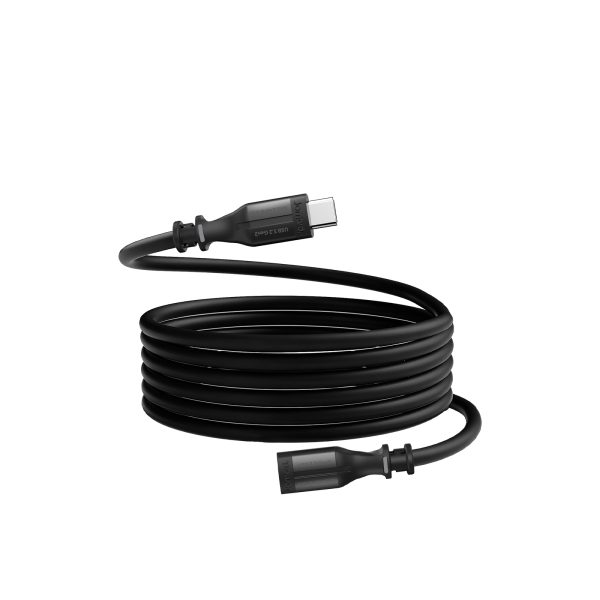

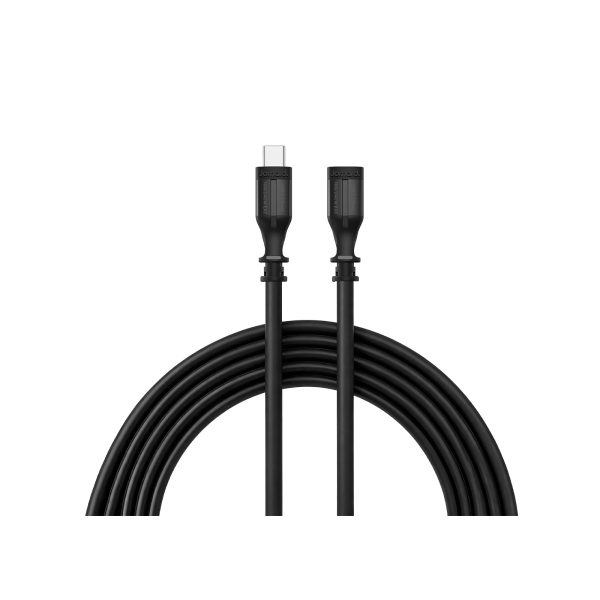

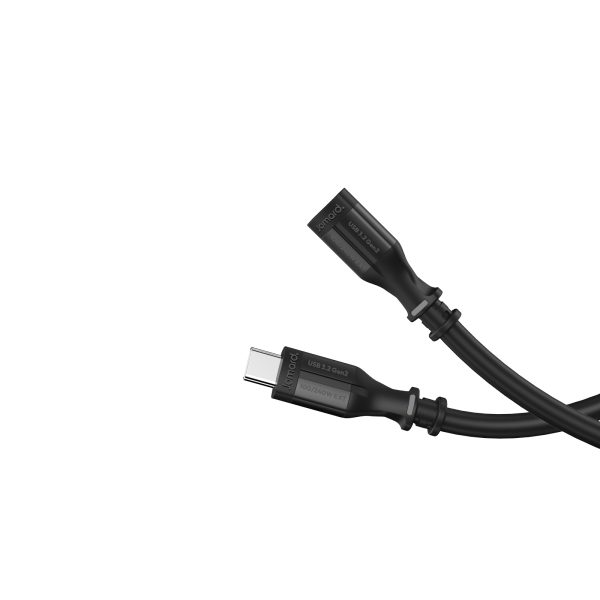

USB-C 3.2 延长铜芯线缆 CAB-11C0/12C0
产品描述
技术参数
应用示意图
下载
产品描述
USB-C 3.2 延长铜芯线缆为解决线缆延长、对接量身打造全功能传输解决方案
采用单晶铜导体与三重屏蔽架构，线头内部无e-Marker芯片，单线连接设备只支持电力供应。对接延长全功能线缆后，支持音视频、数据、电源三模同步传输能力，兼顾20Gbps高速数据交互、240W大功率供电与4K@60Hz高清视频输出，支持MST多流传输与DP交替模式。凭借柔性纤细结构及可选固定配件，可精准适配抽线桌面插座、中小型会议终端协同等场景，为BYOM（自带设备）会议、专业演示等场景提供稳定、高效的单线缆集成链路，大幅提升系统部署灵活性与运行可靠性。
对接后最大可满足USB 3.2 Gen2×2标准，实现音视频、数据、电源三模同步传输
支持20Gbps超高速数据交互，可快速传输会议高清影像、大型演示文档等专业数据。兼容USB PD3.1 EPR协议，提供48V/5A、240W大功率双向供电，为笔记本、会议终端等设备提供稳定续航，构建高效集成的对接延长解决方案。

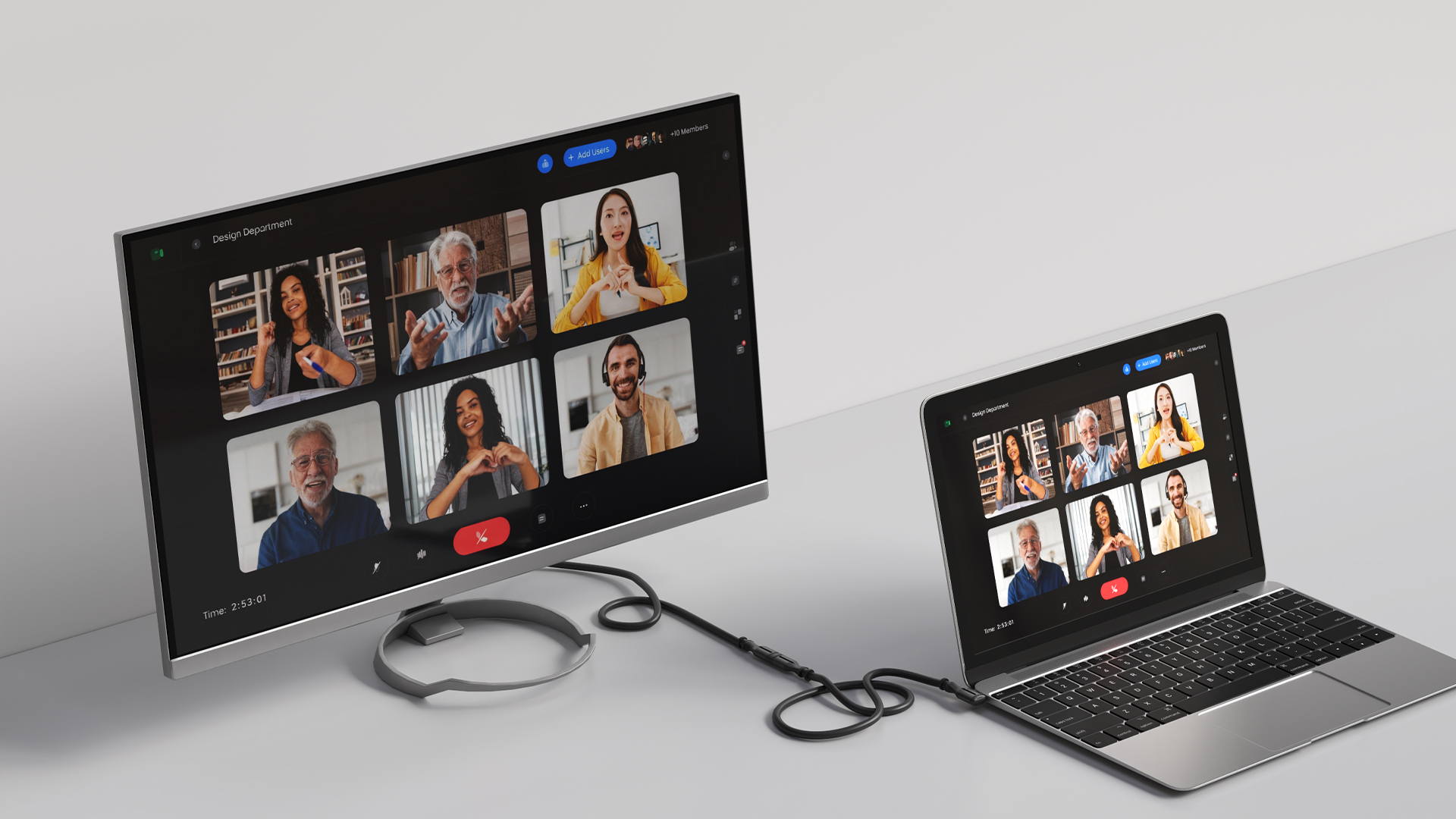

对接延长USB 3.2 Gen2×2 线缆后，支持4K高清视频传输
依托双高速视频通道并行传输架构，单通道速率达8.1Gbps，总带宽16.2Gbps，稳定支持4K@60Hz高清视频输出及HDR显示，可精准还原画面色彩层次与细节。通过MST多流传输技术，可实现单线缆连接多台显示设备并独立输出内容，配合DP交替模式的协议兼容性，满足中小型会议场景下的分屏演示、高清影音播放等专业需求，呈现沉浸式视听效果。
兼容对接USB-C 3.2 Gen2×2以下规格线缆
海量USB设备，即插即用，接口高度契合，拔插顺畅高兼容，家庭和工程布线都适用。

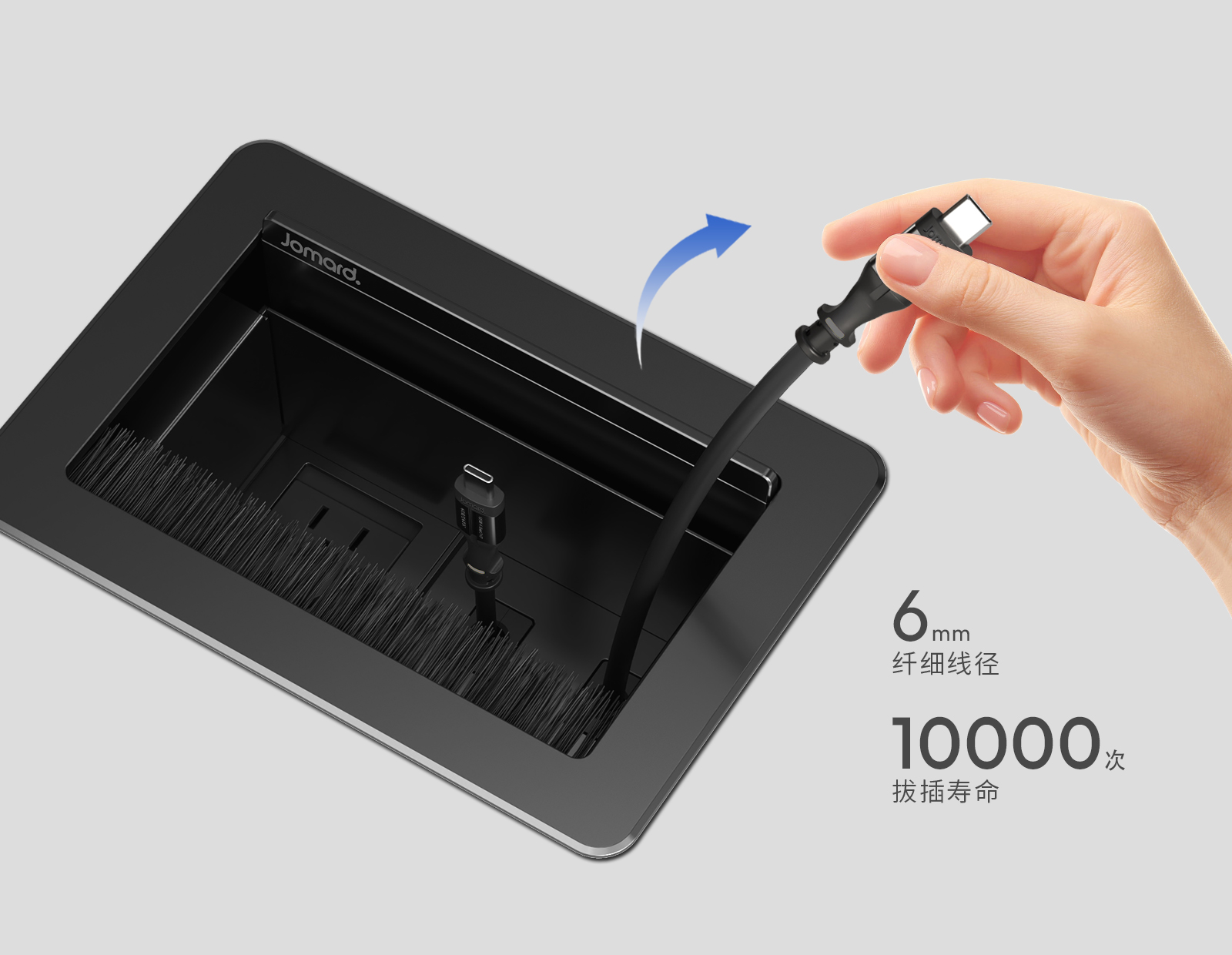

柔性结构设计，适配抽线桌面插座部署场景

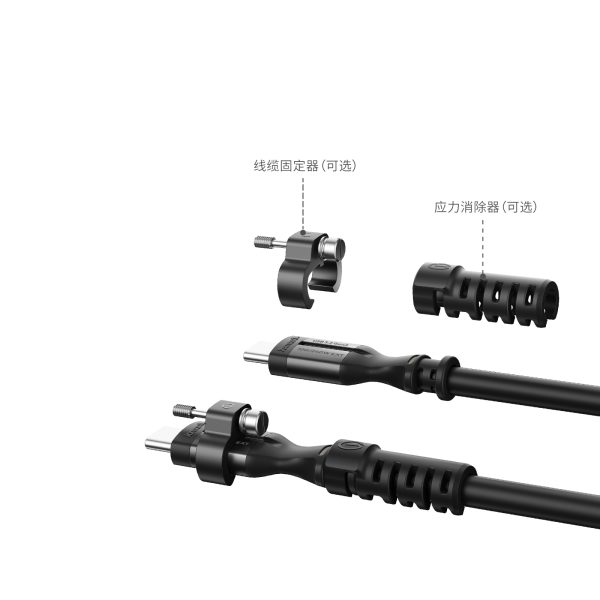

采用高弹性聚氯乙烯（PVC）护套，圆形线身设计搭配6mm纤细线径，弯曲半径≥50mm（10倍线径），具备优异的柔韧性与往复抽拉耐用性，拔插寿命达10000次以上，可轻松适配抽线桌面插座的收纳与伸缩需求。可选配线缆固定器与应力消除器，实现布线规整防松脱、抗拉密封保信号，适配2-3米长度可选方案，解决全功能线缆的对接延长有正反面及信号传输异常问题。

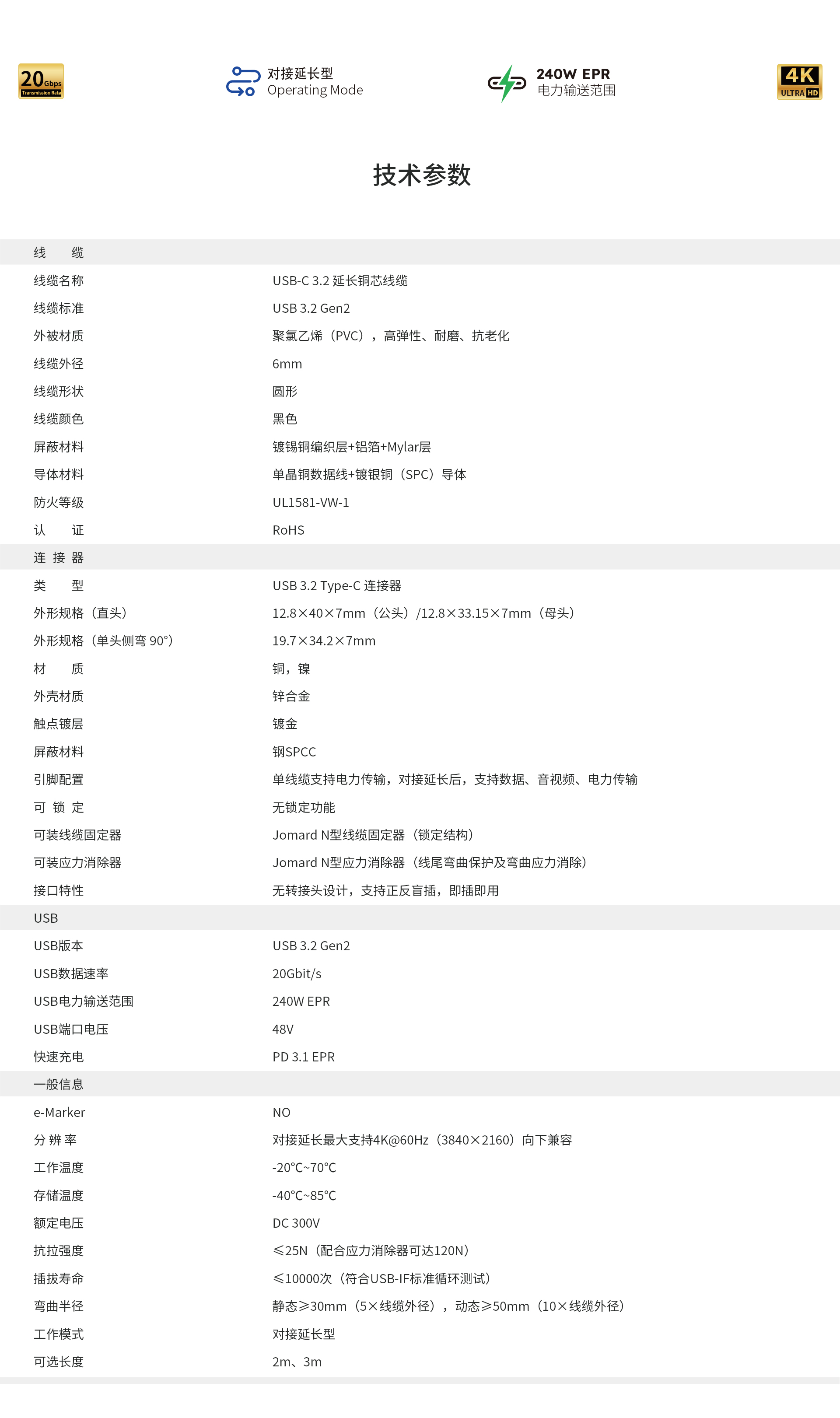

技术参数
| 线缆 | |
|---|---|
| 线缆名称 | USB-C 3.2 延长铜芯线缆 |
| 线缆标准 | USB 3.2 Gen2 |
| 外被材质 | 聚氯乙烯（PVC），高弹性、耐磨、抗老化 |
| 线缆外径 | 6mm |
| 线缆形状 | 圆形 |
| 线缆颜色 | 黑色 |
| 屏蔽材料 | 镀锡铜编织层+铝箔+Mylar层 |
| 导体材料 | 单晶铜数据线+镀银铜（SPC）导体 |
| 防火等级 | UL1581-VW-1 |
| 认证 | RoHS |
| 连接器 | |
| 类 型 | USB 3.2 Type-C 连接器 |

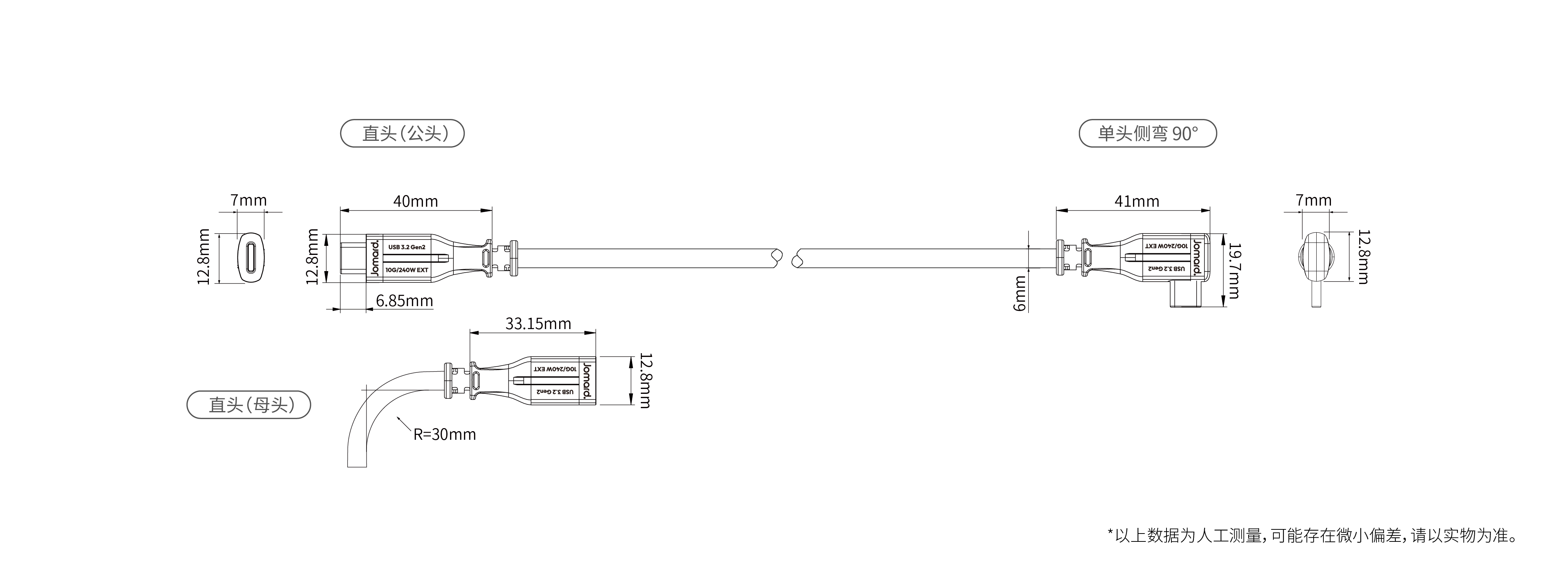

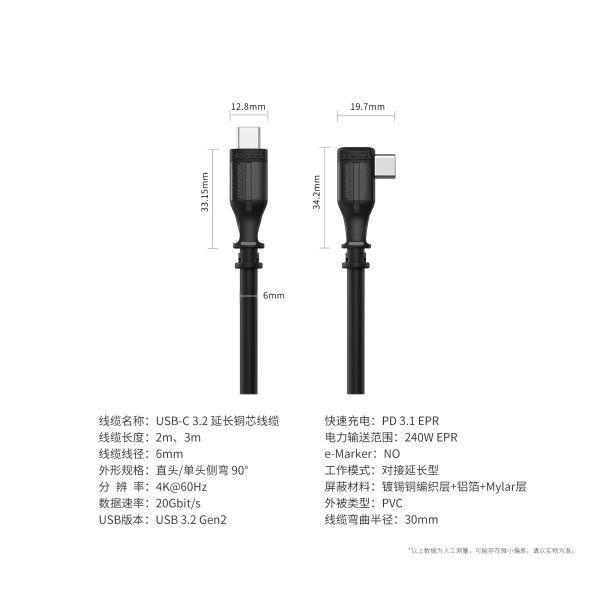

| 外形规格（直头） | 12.8×40×7mm（公头）/12.8×33.15×7mm（母头） |
| 外形规格（单头侧弯 90°） | 19.7×34.2×7mm |
| 材 质 | 铜，镍 |
| 外壳材质 | 锌合金 |
| 触点镀层 | 镀金 |
| 屏蔽材料 | 钢SPCC |
| 引脚配置 | 单线缆支持电力传输，对接延长后，支持数据、音视频、电力传输 |
| 可锁定 | 无锁定功能 |
| 可装线缆固定器 | Jomard N型线缆固定器（锁定结构） |
| 可装应力消除器 | Jomard N型应力消除器（线尾弯曲保护及弯曲应力消除） |
| 接口特性 | 无转接头设计，支持正反盲插，即插即用 |
| USB | |
| USB版本 | USB3.2 Gen2 |
| USB数据速率 | 20Gbit/s |
| USB电力输送范围 | 240W EPR |
| USB端口电压 | 48V |
| 快速充电 | PD 3.1 EPR |
| 一般信息 | |
| e-Marker | NO |
| 分 辨 率 | 对接延长最大支持4K@60Hz（3840×2160）向下兼容 |
| 工作温度 | -20℃~70℃ |
| 存储温度 | -40℃~85℃ |
| 额定电压 | DC 300V |
| 抗拉强度 | ≤25N（配合应力消除器可达120N） |
| 插拔寿命 | ≤10000次（符合USB-IF标准循环测试） |
| 弯曲半径 | 静态≥30mm（5×线缆外径），动态≥50mm（10×线缆外径） |
| 工作模式 | 对接延长型 |
| 双公直头 | 线缆长度 |
| CAB-11C0-PP02 | 2m |
| CAB-11C0-PP03 | 3m |
| 公对母 直头 | 线缆长度 |
| CAB-11C0-PR02 | 2m |
| CAB-11C0-PR03 | 3m |

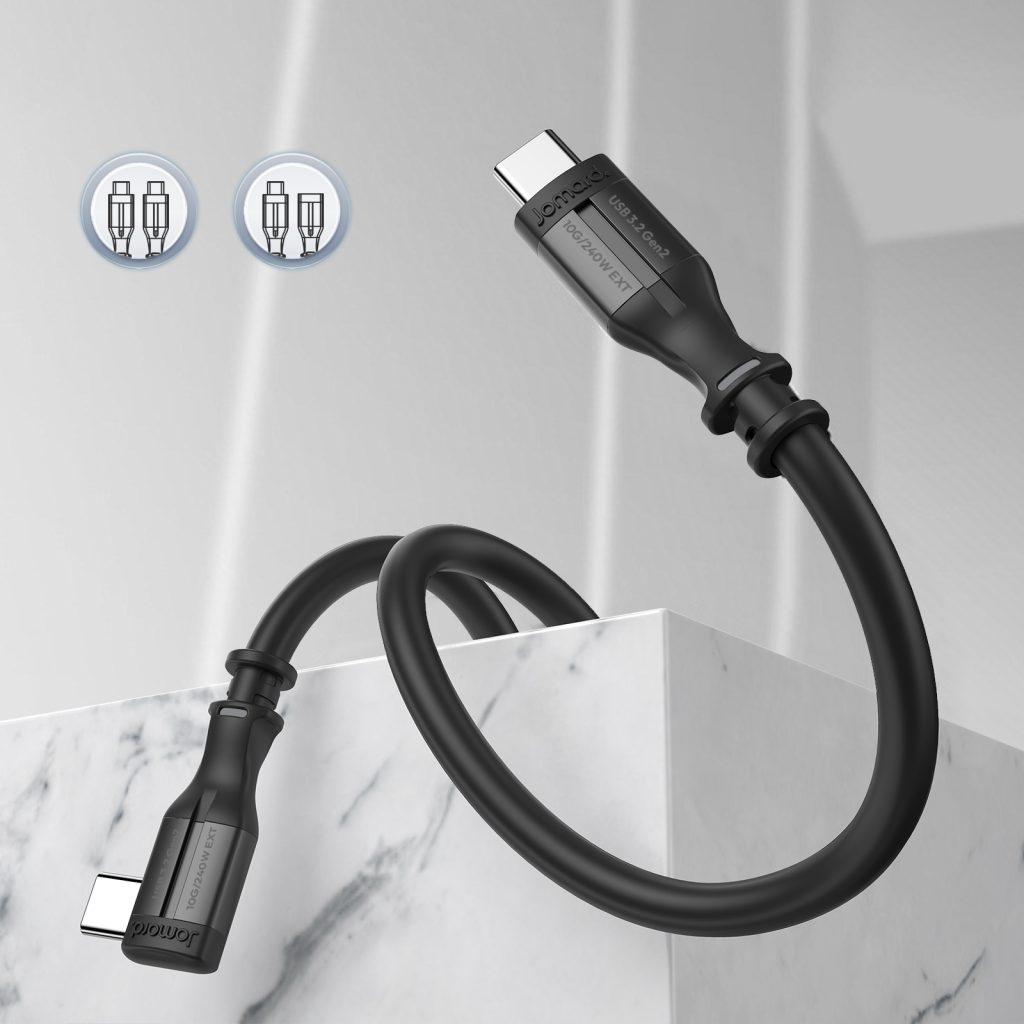

| 双公单头侧弯 90° | 线缆长度 |
| CAB-12C0-PP02 | 2m |

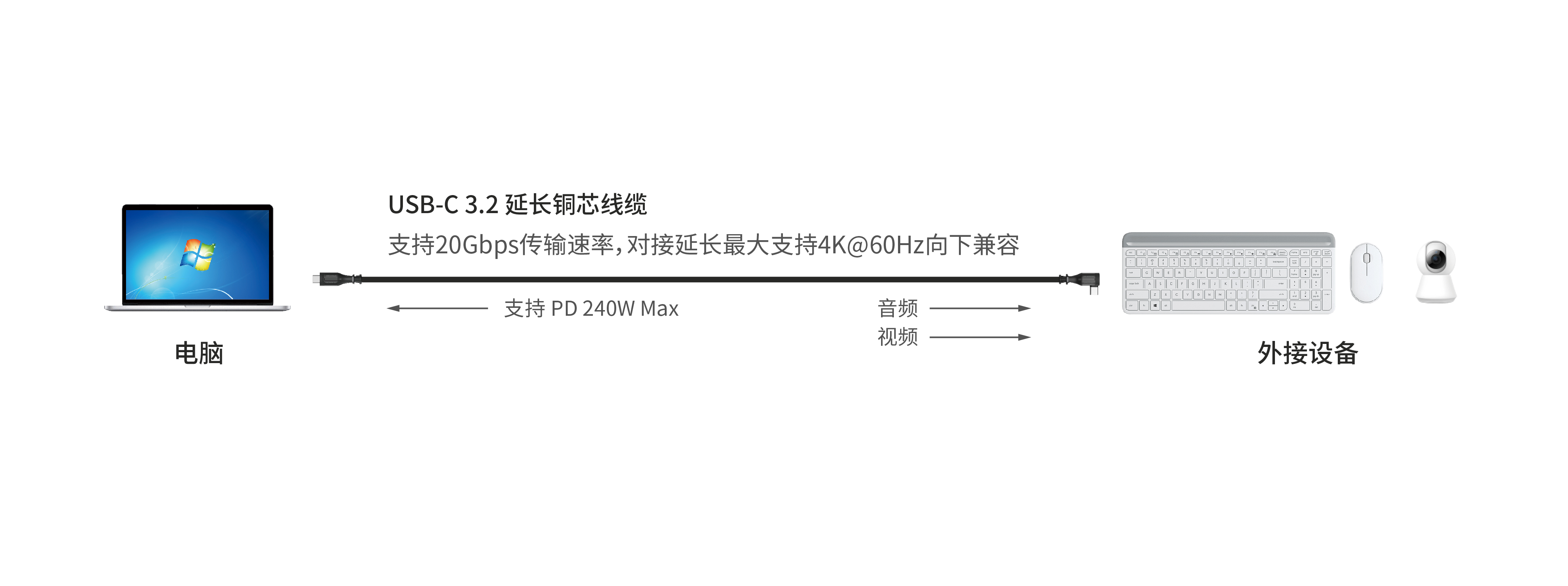

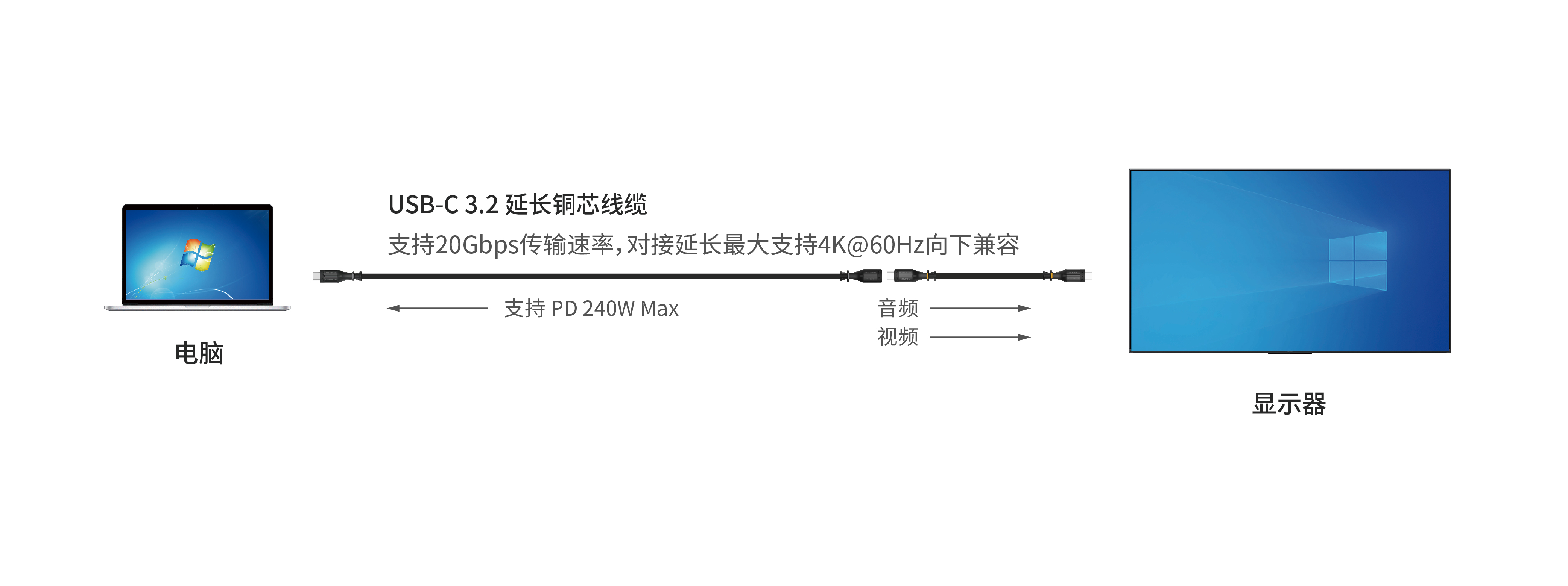

应用示意图
