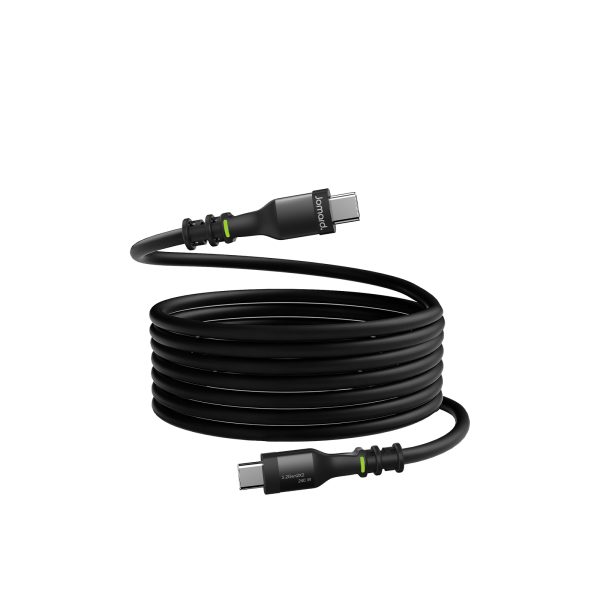

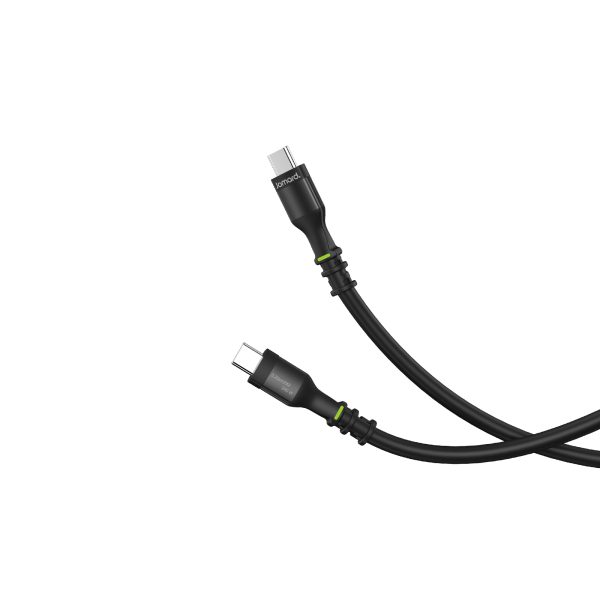

USB-C 3.2Gen2铜芯线缆 CAB-1UC2
产品描述
USB-C 3.2 Gen2铜芯线缆
为Pro AV场景量身打造全功能传输解决方案

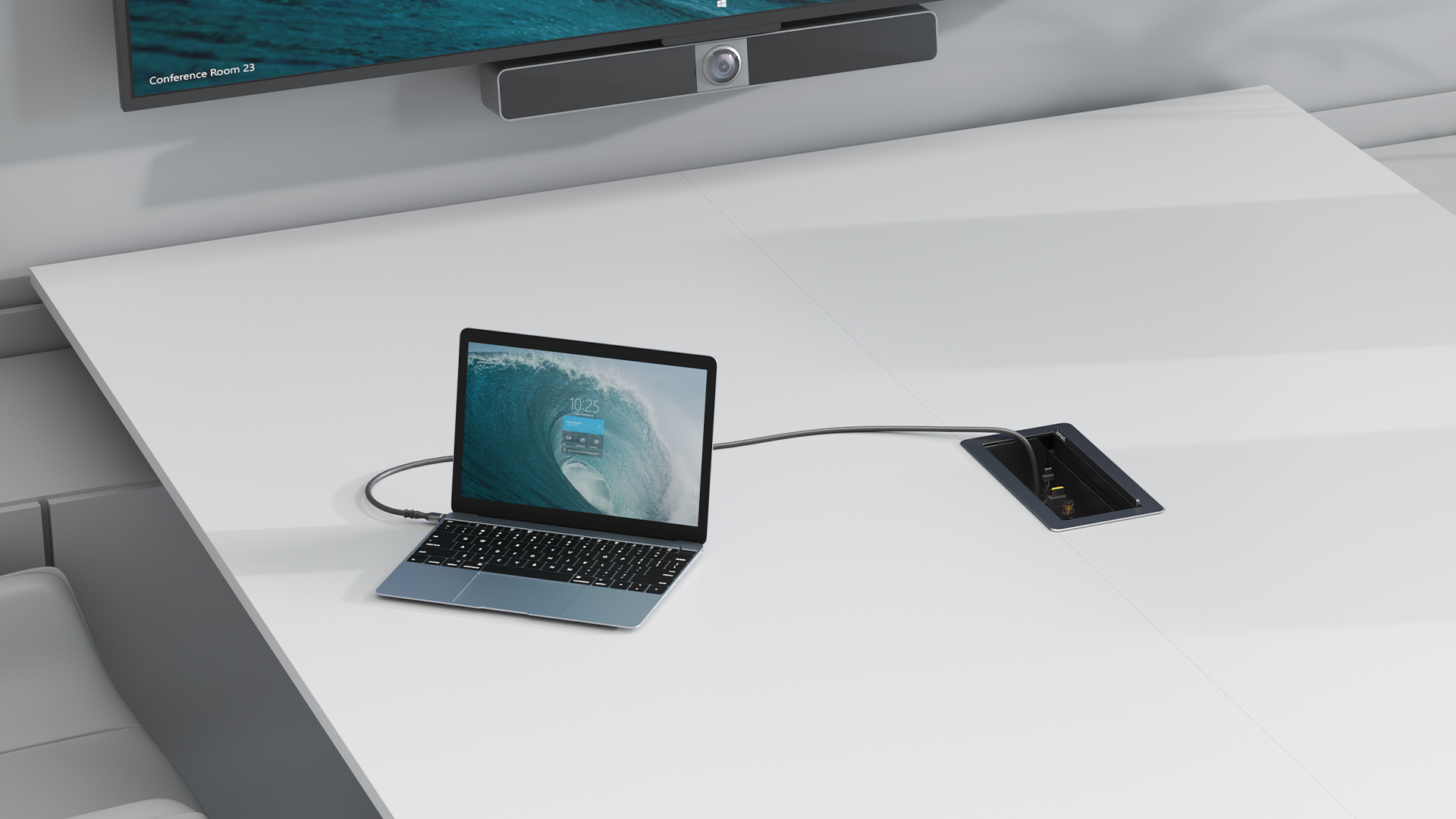

采用单晶铜导体与三重屏蔽架构，集成音视频、数据、电源三模同步传输能力，兼顾20Gbps高速数据交互、240W大功率供电与4K@60Hz高清视频输出，支持MST多流传输与DP交替模式。凭借柔性纤细结构及可选固定配件，可精准适配抽线桌面插座、中小型会议终端协同等场景，为BYOM（自带设备）会议、专业演示等场景提供稳定、高效的单线缆集成链路，大幅提升系统部署灵活性与运行可靠性。
三重屏蔽架构
保障高频信号传输完整性
采用单晶铜数据线+镀银铜（SPC）导体设计，搭配“镀锡铜编织层+铝箔+Mylar层”三重屏蔽结构，连接器内置钢SPCC屏蔽材质，可有效抵御高频电磁干扰与信号串扰，确保20Gbps数据与高频音视频信号低损耗传输。铜镍材质连接器搭配镀金触点，进一步优化接触稳定性，避免传输中断、误码等问题，适配多设备协同的复杂会议环境，保障信号传输可靠性。
三模集成传输
全能适配Pro AV多维度需求
符合USB 3.2 Gen2×2标准，实现音视频、数据、电源三模同步传输，搭载22+1针全功能Type-C公头，支持20Gbps超高速数据交互，可快速传输会议高清影像、大型演示文档等专业数据。内置e-Marker芯片，兼容USB PD3.1 EPR协议，提供48V/5A、240W大功率双向供电，为笔记本、会议终端等设备提供稳定续航，配合DP交替模式与多流传输（MST），构建高效集成的单线缆解决方案。

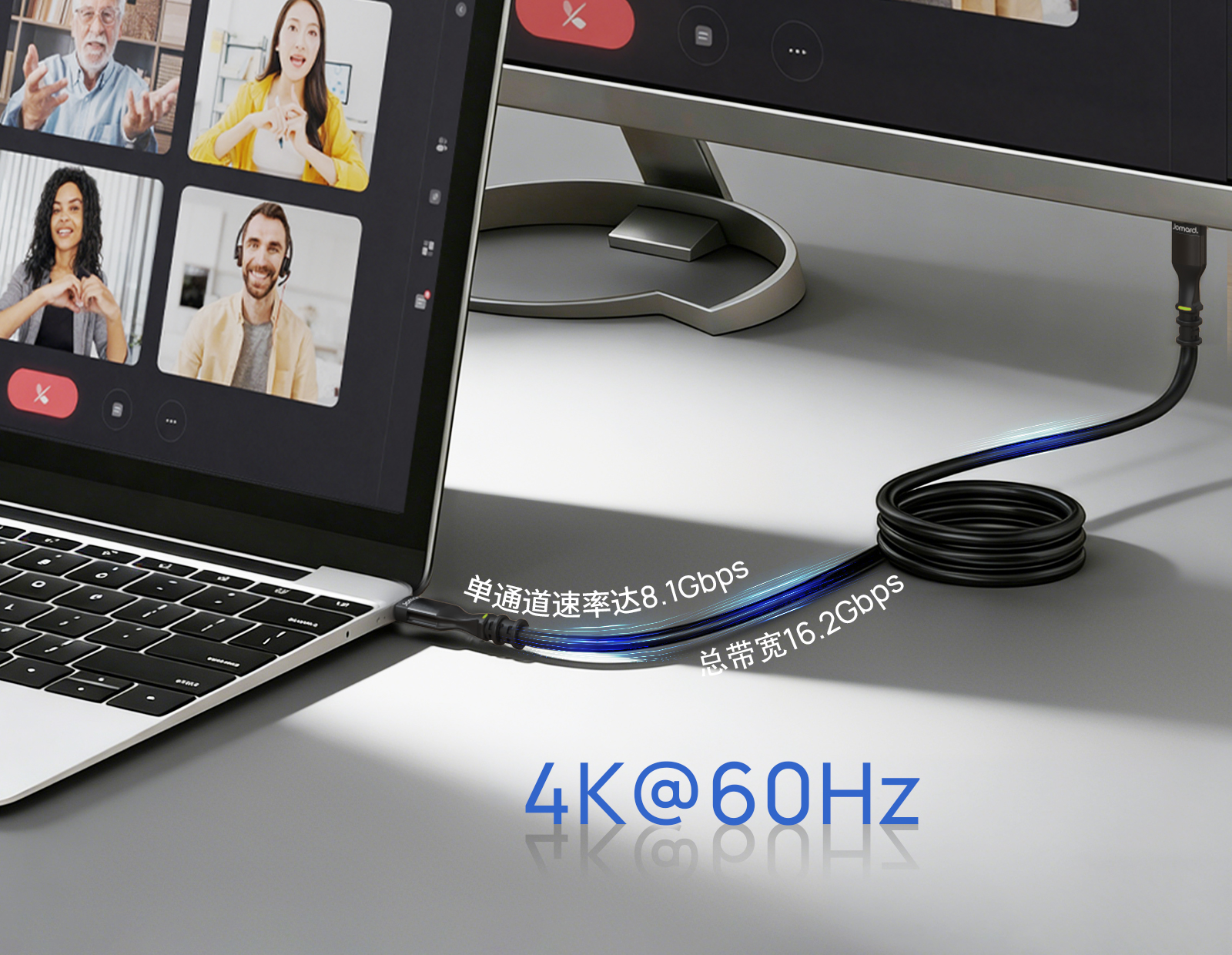

4K高清视频传输
赋能专业视听呈现
依托双高速视频通道并行传输架构，单通道速率达8.1Gbps，总带宽16.2Gbps，稳定支持4K@60Hz高清视频输出及HDR显示，可精准还原画面色彩层次与细节。通过MST多流传输技术，可实现单线缆连接多台显示设备并独立输出内容，配合DP交替模式的协议兼容性，满足中小型会议场景下的分屏演示、高清影音播放等专业需求，呈现沉浸式视听效果。

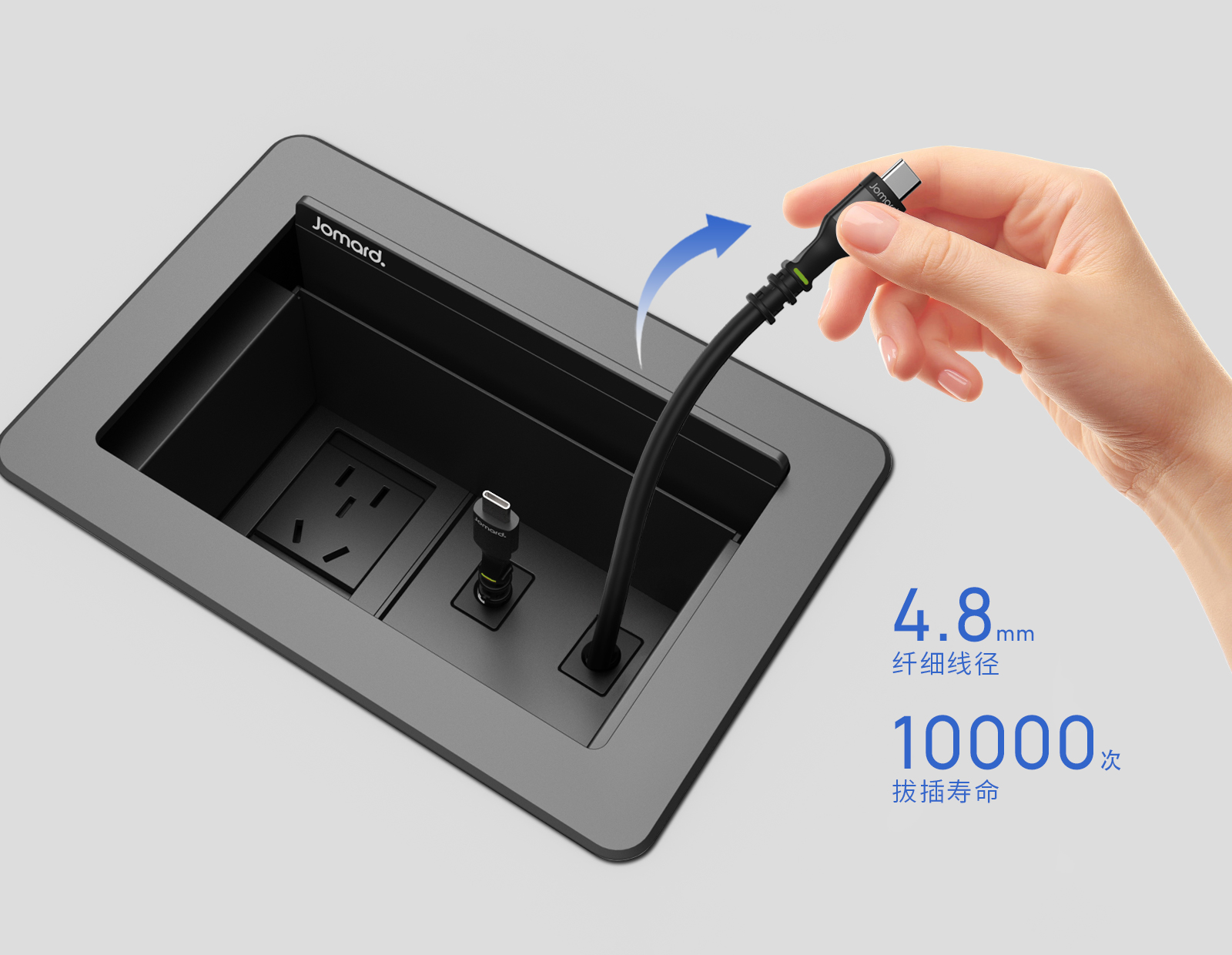

柔性结构设计
适配抽线桌面插座部署场景
采用高弹性聚氯乙烯（PVC）护套，圆形线身设计搭配4.8mm纤细线径，弯曲半径≥50mm（10倍线径），具备优异的柔韧性与往复抽拉耐用性，拔插寿命达10000次以上，可轻松适配抽线桌面插座的收纳与伸缩需求。可选配线缆固定器与应力消除器，实现布线规整防松脱、抗拉密封保信号，适配0.5-5米多长度可选方案，降低中小型会议空间布线复杂度。
工程级可靠品质
提升系统集成兼容性
线身防火等级达UL1581-VW-1标准，通过RoHS认证，工作温度覆盖-20℃-70℃，具备优异的环境适应性与阻燃性能。采用USB Type-C to Type-C直型公头设计，无转接头配置，向下兼容USB 2.0传输模式，可无缝对接各类带USB-C接口的Pro AV终端设备。全链路合规设计与高耐用性结构，大幅降低系统集成故障概率，适配会议场景长期稳定运行需求。可选配的线缆固定器和应力消除器，电缆固定件规整布线防松脱，应力消除器抗拉，适配高速数据 / 高清视频传输场景。

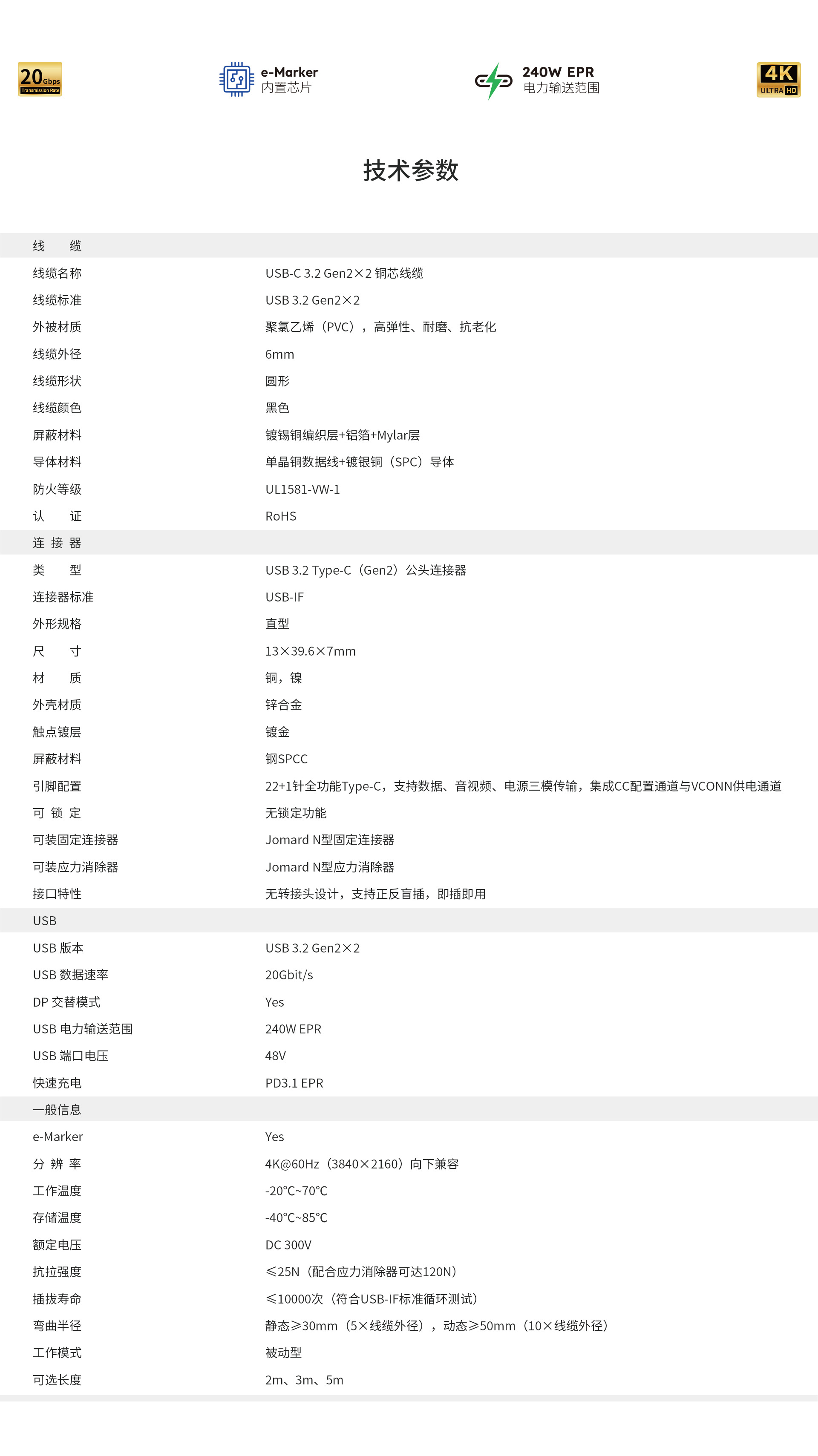

技术参数
| 线缆 | |
|---|---|
| 线缆名称 | USB-C 3.2 Gen2×2 铜芯线缆 |
| 线缆标准 | USB 3.2 Gen2×2 |
| 外被材质 | 聚氯乙烯（PVC），高弹性、耐磨、抗老化 |
| 线缆外径 | 6mm |
| 线缆形状 | 圆形 |
| 线缆颜色 | 黑色 |
| 屏蔽材料 | 镀锡铜编织层+铝箔+Mylar层 |
| 导体材料 | 单晶铜数据线+镀银铜（SPC）导体 |
| 防火等级 | UL1581-VW-1 |
| 认证 | RoHS |
| 连接器 | |
| 类 型 | USB 3.2 Type-C（Gen2）公头连接器 |
| 连接器标准 | USB-IF |
| 外形规格 | 直型 |

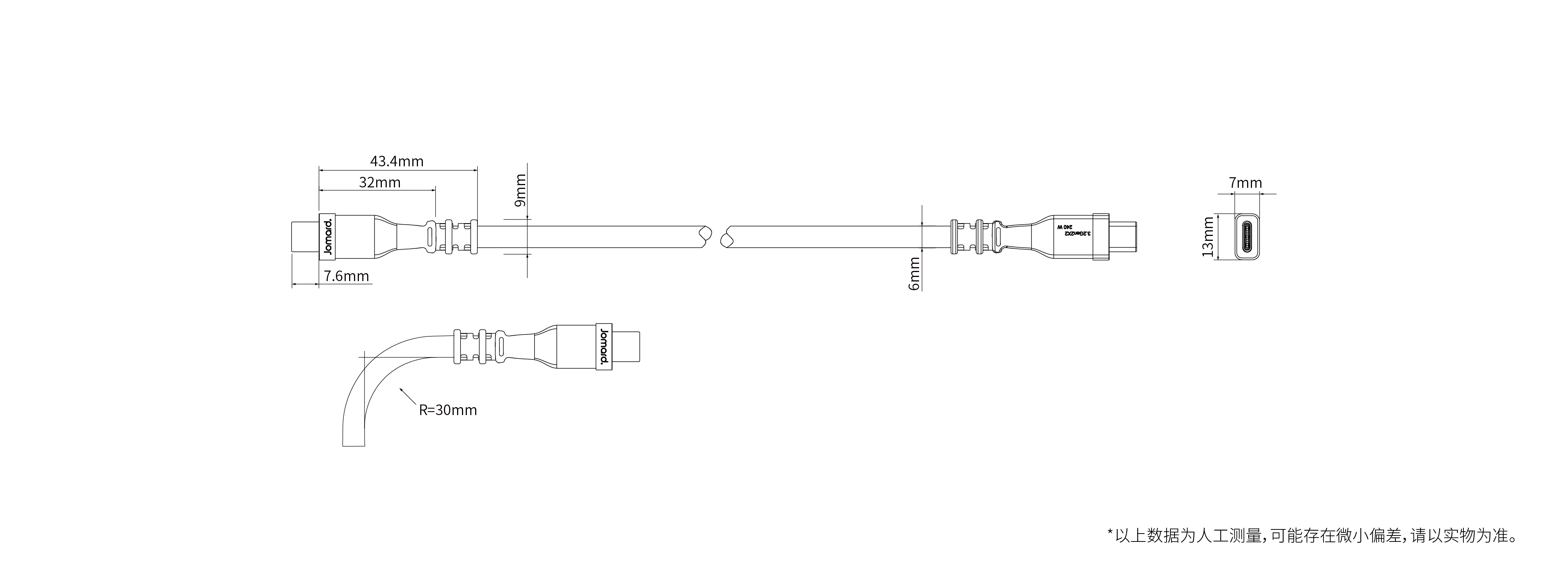

| 尺 寸 | 13×39.6×7mm |
| 材 质 | 铜，镍 |
| 外壳材质 | 锌合金 |
| 触点镀层 | 镀金 |
| 屏蔽材料 | 钢SPCC |
| 引脚配置 | 22+1针全功能Type-C，支持数据、音视频、电源三模传输，集成CC配置通道与VCONN供电通道 |
| 可锁定 | 无锁定功能 |

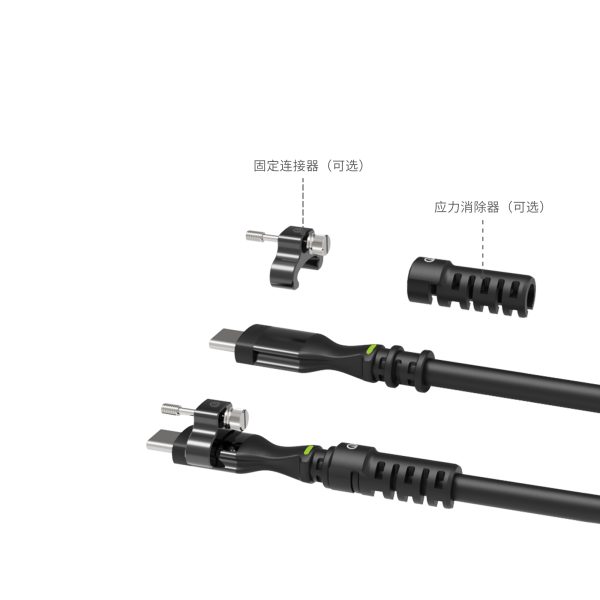

| 可装固定连接器 | Jomard N型固定连接器 |
| 可装应力消除器 | Jomard N型应力消除器 |
| 接口特性 | 无转接头设计，支持正反盲插，即插即用 |
| USB | |
| USB版本 | USB3.2 Gen2×2 |
| USB数据速率 | 20Gbit/s |
| DP交替模式 | Yes |
| USB电力输送范围 | 240W EPR |
| USB端口电压 | 48V |
| 快速充电 | PD3.1 EPR |
| 一般信息 | |
| e-Marker | Yes |
| 分 辨 率 | 4K@60Hz（3840×2160）向下兼容 |
| 工作温度 | -20℃~70℃ |
| 存储温度 | -40℃~85℃ |
| 额定电压 | DC 300V |
| 抗拉强度 | ≤25N（配合应力消除器可达120N） |
| 插拔寿命 | ≤10000次（符合USB-IF标准循环测试） |
| 弯曲半径 | 静态≥30mm（5×线缆外径），动态≥50mm（10×线缆外径） |
| 工作模式 | 被动型 |
| 产品型号 | |
| CAB-1UC2-PP02 | 2m |
| CAB-1UC2-PP03 | 3m |
| CAB-1UC2-PP05 | 5m |

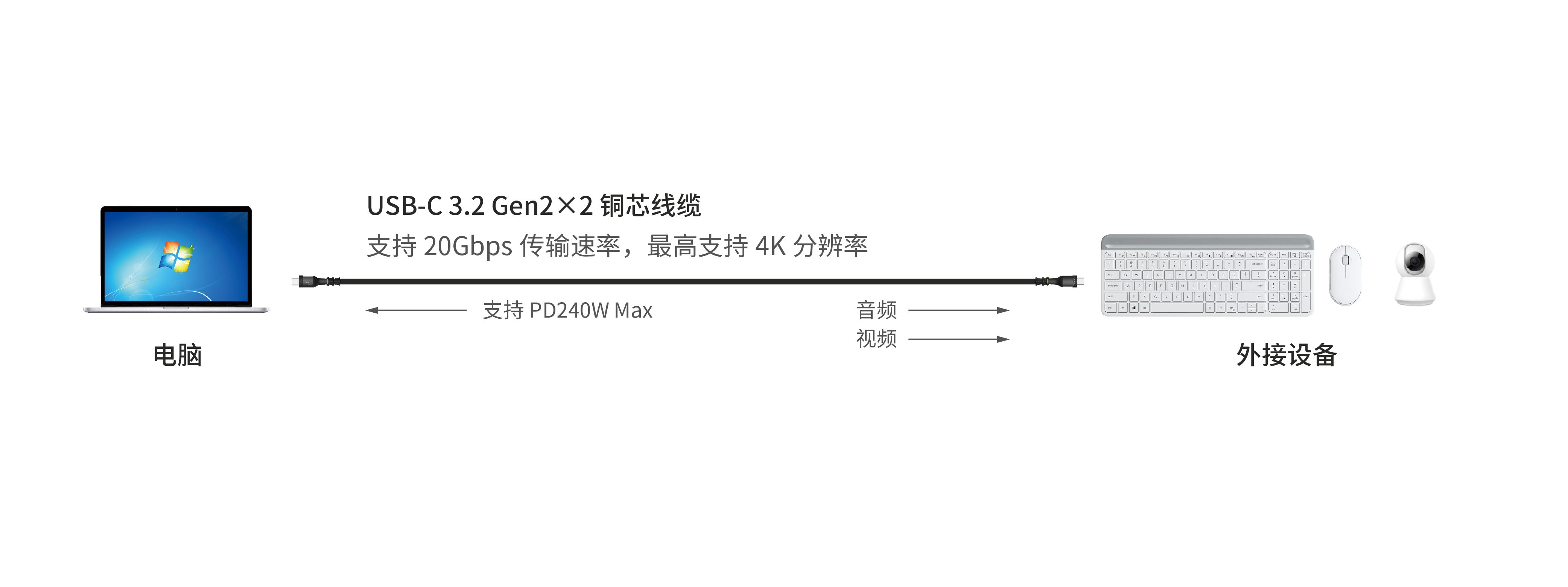

应用示意图
