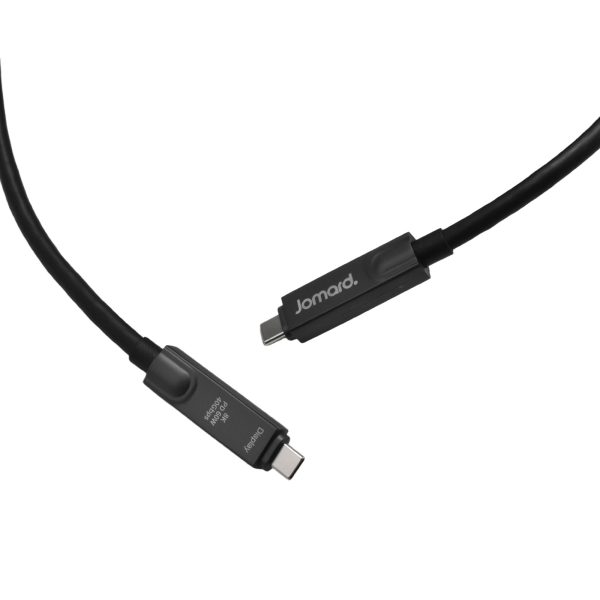

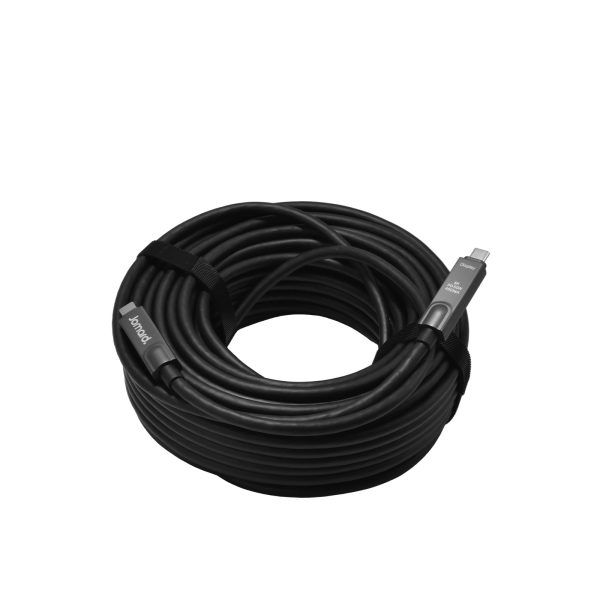

USB-C 3.2Gen2AOC线缆 CAB-1CG2
产品描述
USB-C 3.2 Gen2 AOC线缆
为Pro AV场景长距传输量身打造
采用6C光纤与无氧铜芯光电复合架构，集成音视频、数据、电源三模同步传输能力。依托内置光电转换芯片实现40Gbps高速带宽与0.5-20米近乎无损传输，支持8K@60Hz/4K@144Hz高清视频输出及PD60W功率输送，搭配铝箔+麦拉+镀锡编织三层屏蔽结构与弹性PVC护套，兼具抗干扰性与柔性布线优势。可精准适配抽线桌面插座、中小型会议终端协同等场景，为BYOM会议、专业高清演示提供稳定高效的单线缆集成解决方案，大幅提升系统部署灵活性与长距传输可靠性。
光电复合架构
赋能40Gbps长距无损传输
采用6C光纤+无氧铜芯复合导体设计，搭载集成式光电转换芯片，实现电光（E-O）与光电（O-E）双向转换，从根本上突破传统铜缆传输瓶颈。遵循USB3.2 Gen2标准，达成4×13.5G+10G通道速率组合，总带宽达40Gbps，支持0.5-20米全长度范围信号无损传输，误码率低至10⁻¹⁵。适配Pro AV场景下长距数据交互需求，可快速传输大型会议文档、高清影像素材，为多设备协同提供高速稳定的链路支撑。
DP2.1全链路支撑
8K超高清高刷呈现

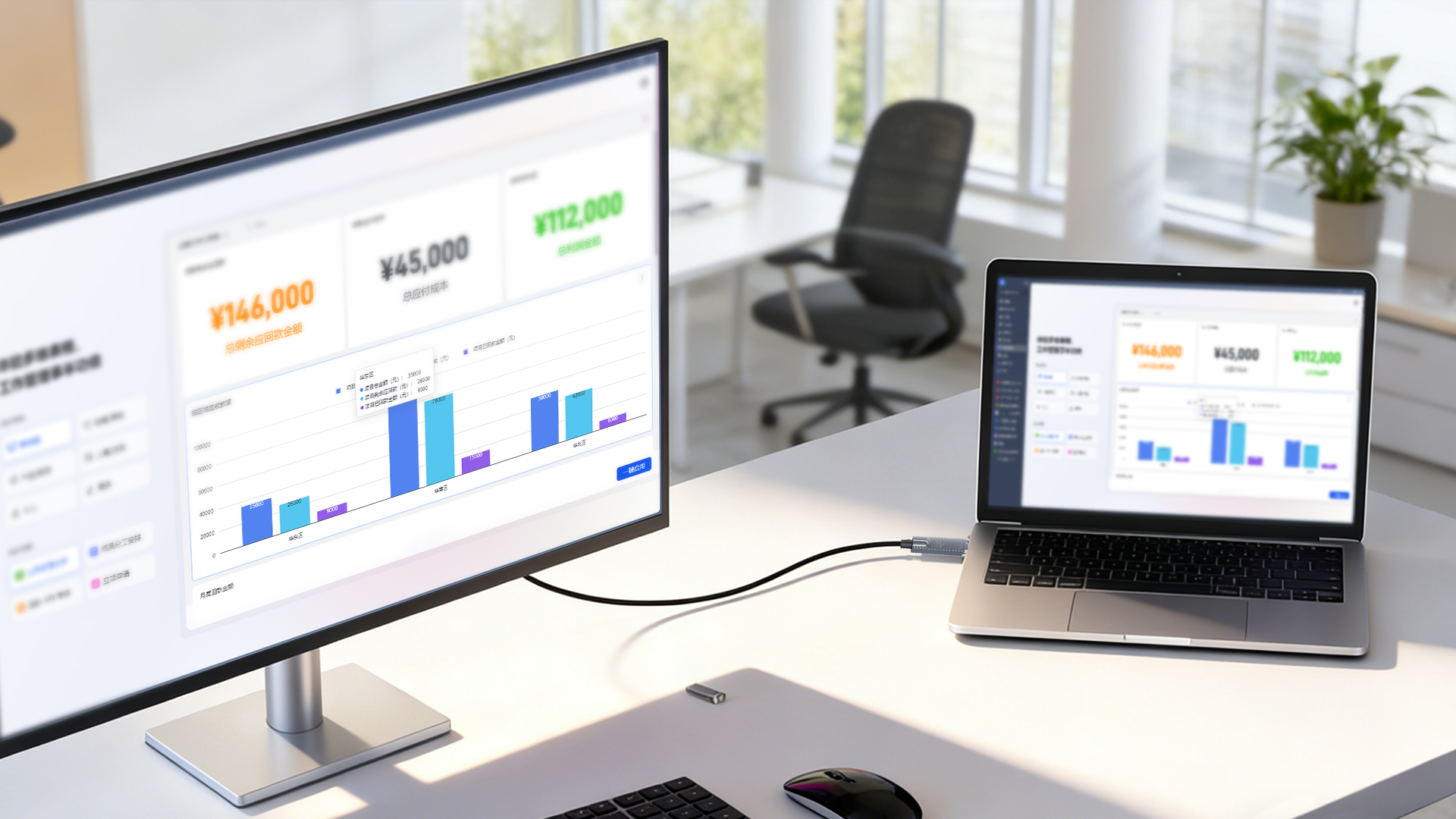

连接器引脚定义为4lane DP2.1+USB 2.0，全面支持DP交替模式与MST多流传输技术，可稳定输出7680×4320@60Hz 8K超高清画质及4K@144Hz高刷新率信号。兼容HDR显示标准，能精准还原画面色彩层次与动态细节，满足专业演示、高清会议影像等场景的视听需求。可无缝对接带USB-C接口的显示器、投影仪等Pro AV终端，实现即插即用的高清视频传输。
PD60W智能供电
长距续航无压力
内置e-Marker智能芯片，支持USB PD3.0协议，可实现20V/3A、60W功率稳定输送，能为笔记本电脑、会议终端等Pro AV设备提供长距供电支持。芯片具备电流智能调节与识别功能，可精准匹配不同设备供电需求，避免过流、过压风险，解决传统长距线缆供电衰减问题，保障BYOM场景下设备持续运行，无需额外供电线缆。
光电混合线缆
无延迟不闪屏
万兆光纤+多芯电子线，三重屏蔽防护，复杂环境传输稳定，采用铝箔+麦拉+镀锡编织三层屏蔽结构，搭配锌合金连接器屏蔽外壳，可有效抵御电磁干扰（EMI）与射频干扰（RFI），确保高频信号低损耗传输。线身采用高弹性PVC护套，圆形结构设计具备优异柔韧性，弯曲半径≥50mm，拔插寿命达10000次，工作温度覆盖-20℃~70℃，适配各类室内会议环境。
全兼容工程设计
提升系统集成效率
采用USB Type-C to Type-C直头设计，无转接头配置，向下兼容USB 2.0传输模式。符合RoHS，防火等级达UL1581-VW-1，额定电压DC 300V，具备高阻燃性与电气安全性。可选0.5-20米多长度规格，可灵活适配中小型会议空间等不同部署场景，大幅降低Pro AV系统集成复杂度与布线成本。

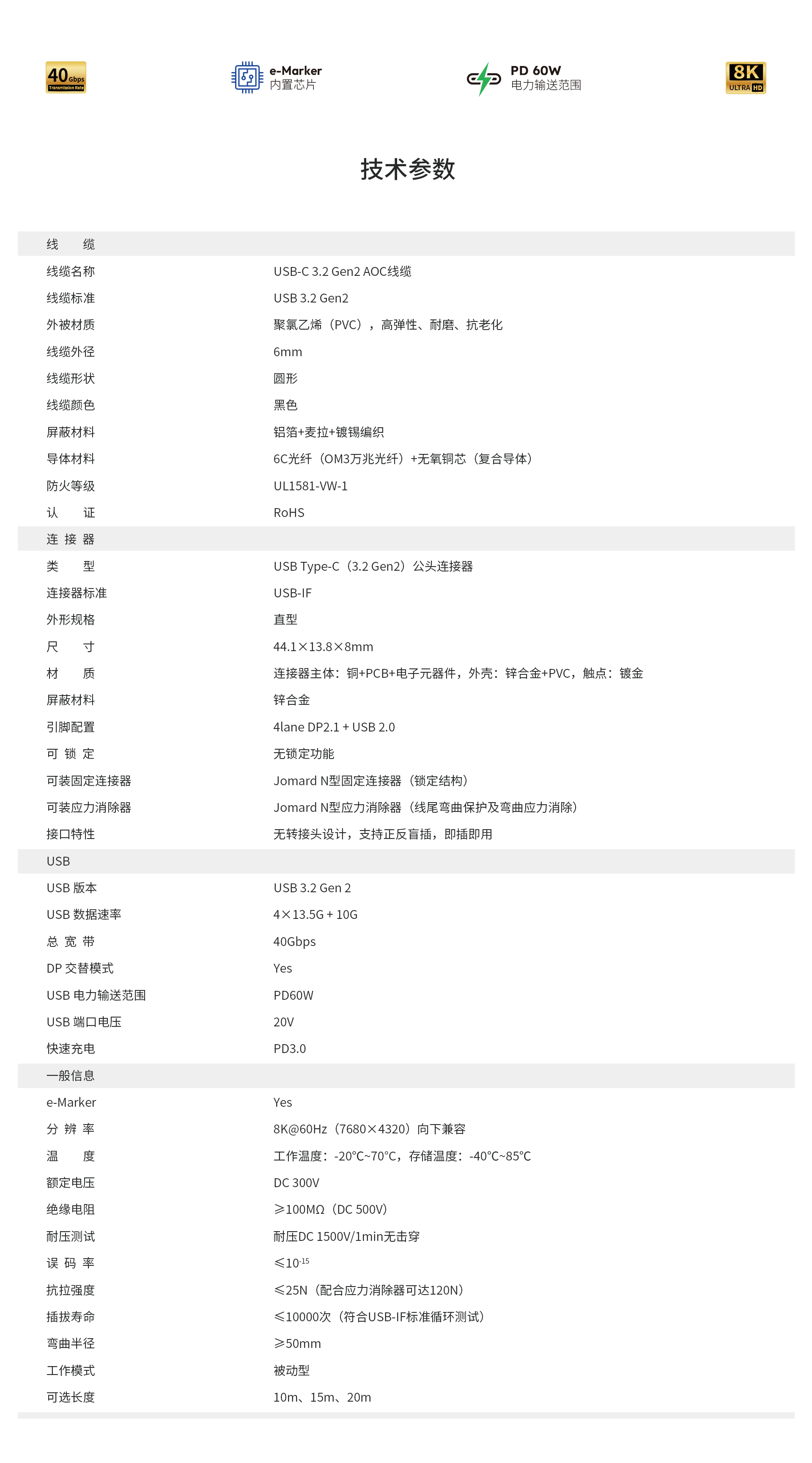

技术参数
| 线缆 | |
|---|---|
| 线缆名称 | USB-C 3.2 Gen2 AOC线缆 |
| 线缆标准 | USB 3.2 Gen2 |
| 外被材质 | 黑色PVC（聚氯乙烯），高弹性、耐磨、抗老化 |
| 线缆外径 | 6mm |
| 线缆形状 | 圆形 |
| 屏蔽材料 | 铝箔+麦拉+镀锡编织 |
| 导体材料 | 6C光纤（OM3万兆光纤）+无氧铜芯（复合导体） |
| 防火等级 | UL1581-VW-1 |
| 认证 | RoHS |
| 连接器 | |
| 类 型 | USB Type-C（3.2 Gen2）公头连接器 |
| 连接器标准 | USB-IF |
| 外形规格 | 直型 |

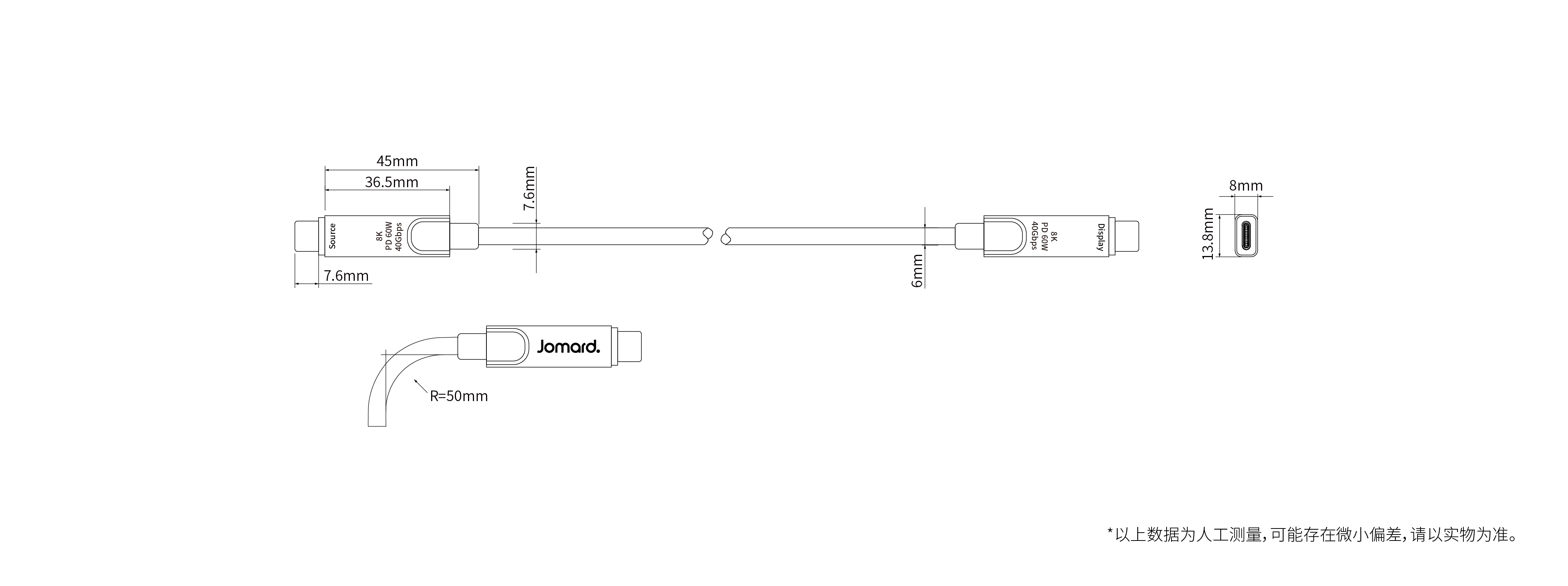

| 尺 寸 | 44.1×13.8×8mm |
| 材 质 | 连接器主体：铜+PCB+电子元器件，外壳：锌合金+PVC，触点：镀金 |
| 屏蔽材料 | 锌合金 |
| 引脚配置 | 4lane DP2.1+USB 2.0 |
| 可锁定 | 无锁定功能 |
| 可装固定连接器 | Jomard N型固定连接器（锁定结构） |
| 可装应力消除器 | Jomard N型应力消除器（线尾弯曲保护及弯曲应力消除） |
| 接口特性 | 无转接头设计，支持正反盲插，即插即用 |
| USB | |
| USB版本 | USB3.2 Gen2 |
| USB数据速率 | 4×13.5G+10G |
| 总 带 宽 | 40Gbps |
| DP交替模式 | Yes |
| USB电力输送范围 | PD60W |
| USB端口电压 | 20V |
| 快速充电 | PD3.0 |
| 一般信息 | |
| e-Marker | Yes |
| 分 辨 率 | 8K@60Hz（7680×4320）向下兼容 |
| 温 度 | 工作温度：-20℃~70℃，存储温度：-40℃~85℃ |
| 额定电压 | DC 300V |
| 绝缘电阻 | ≥100MΩ（DC 500V） |
| 耐压测试 | 耐压DC 1500V/1min无击穿 |
| 误 码 率 | ≤10⁻¹⁵ |
| 抗拉强度 | ≤25N（配合应力消除器可达120N） |
| 插拔寿命 | ≤10000次（符合USB-IF标准循环测试） |
| 弯曲半径 | ≥50mm |
| 工作模式 | 被动型 |
| 产品型号 | |
| CAB-1CG2-PP10 | 10m |
| CAB-1CG2-PP15 | 15m |
| CAB-1CG2-PP20 | 20m |

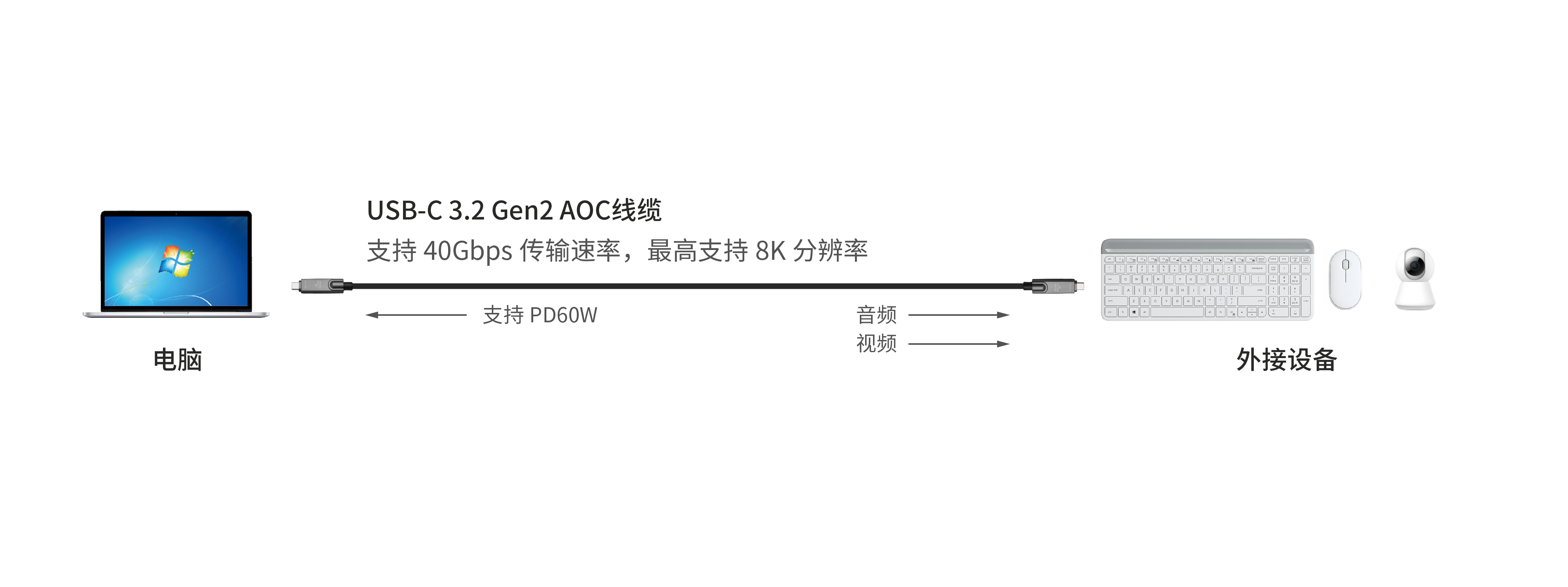

应用示意图
