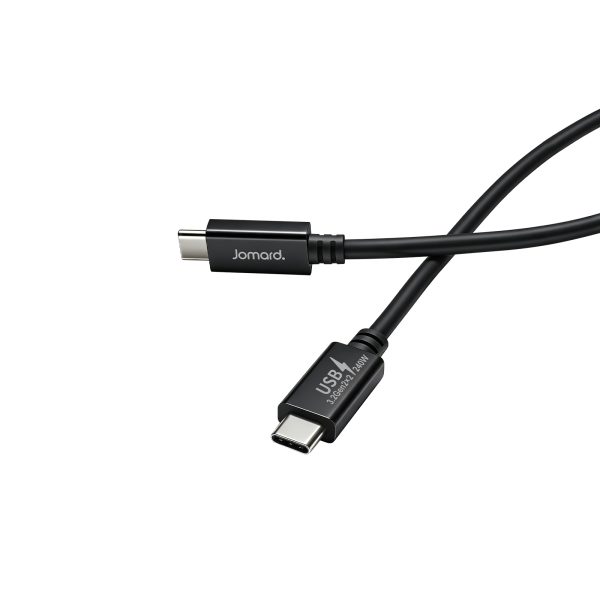

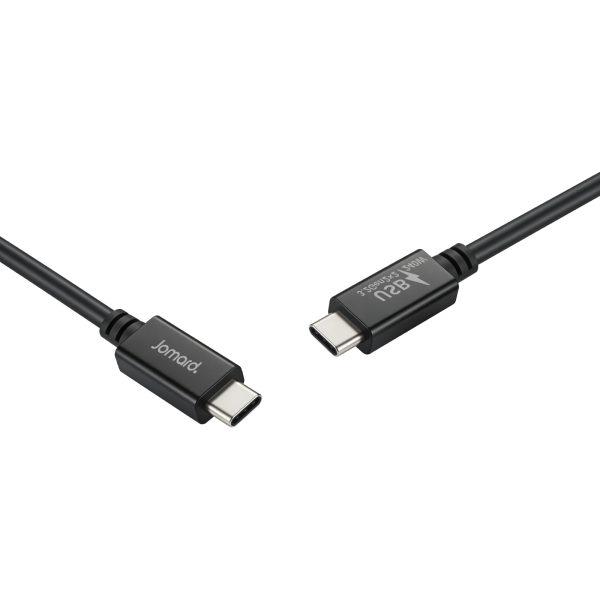

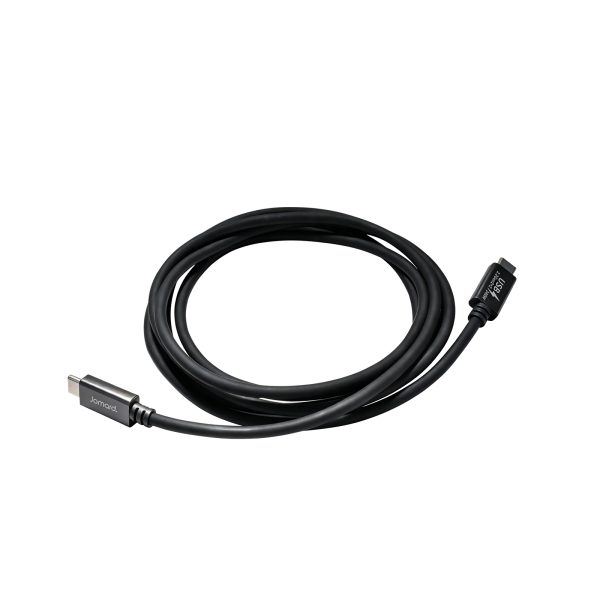

USB-C 3.2Gen2×2同轴线缆 CAB-3UC2-PP02
产品描述
技术参数
应用示意图
产品描述

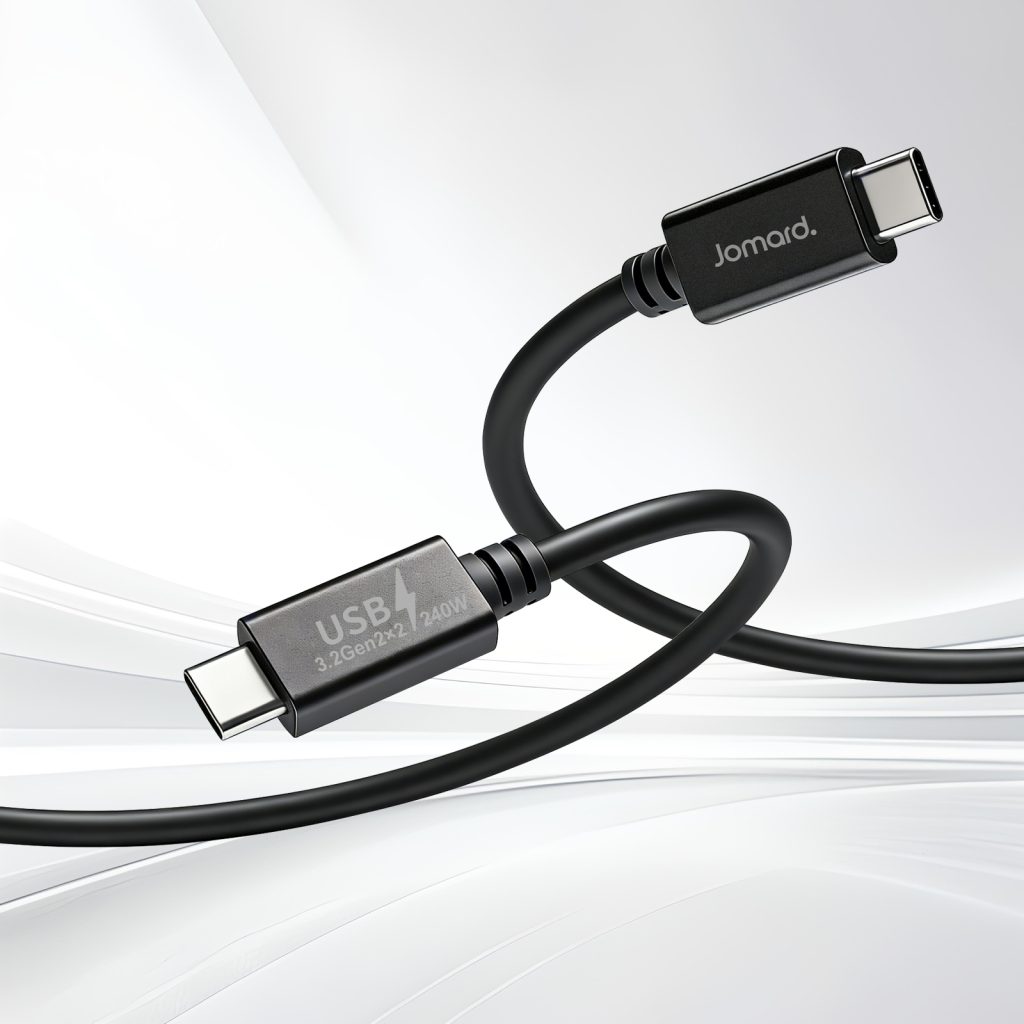

USB-C 3.2Gen2×2同轴线缆
全功能兼容设计，提升系统集成灵活性
采用USB Type-C to Type-C全功能接口设计，无连接器转接头，支持即插即用。符合RoHS 2.0认证标准，外壳防火等级达UL94V-1，具备高可靠性与环境适应性。可无缝对接各类带USB-C接口的Pro AV终端设备，大幅提升与不同会议系统、显示设备的兼容性，降低方案集成复杂度。
同轴架构+双层屏蔽设计
保障高频信号传输完整性
采用专业同轴结构设计，搭配双层屏蔽+铁氟龙高分子绝缘层，紧密包裹中心导体，可高效适配高频差分信号传输，大幅降低信号损耗与串扰。配合铁壳镀镍连接器及镀金端子，进一步提升抗电磁干扰能力，搭配22Pin全功能Type-C公头，为Pro AV系统中各类终端设备的信号传输提供稳定链路保障。
240W EPR大功率供电
适配多设备续航需求
支持USB PD3.1 EPR扩展功率范围，可实现48V/5A额定电压电流输出，供电功率高达240W，具备快速充电功能。内置e-Marker芯片，可智能识别设备供电需求，为Pro AV场景中的笔记本、会议终端等高性能设备提供稳定高效的供电支持，避免会议过程中设备断电中断，保障系统连续运行。
20Gbps高速传输
赋能8K超高清视频输出
符合USB3.2 Gen2×2标准，支持20Gbps高速数据传输，可快速完成大型会议文档、高清影像等数据的传输交互。搭载DP交替模式，全面支持8K@60Hz超高清分辨率及HDR显示，能精准还原画面色彩层次与细节，完美适配中小型会议场景下的高清视频演示、影像播放等核心需求，实现专业级视听呈现。

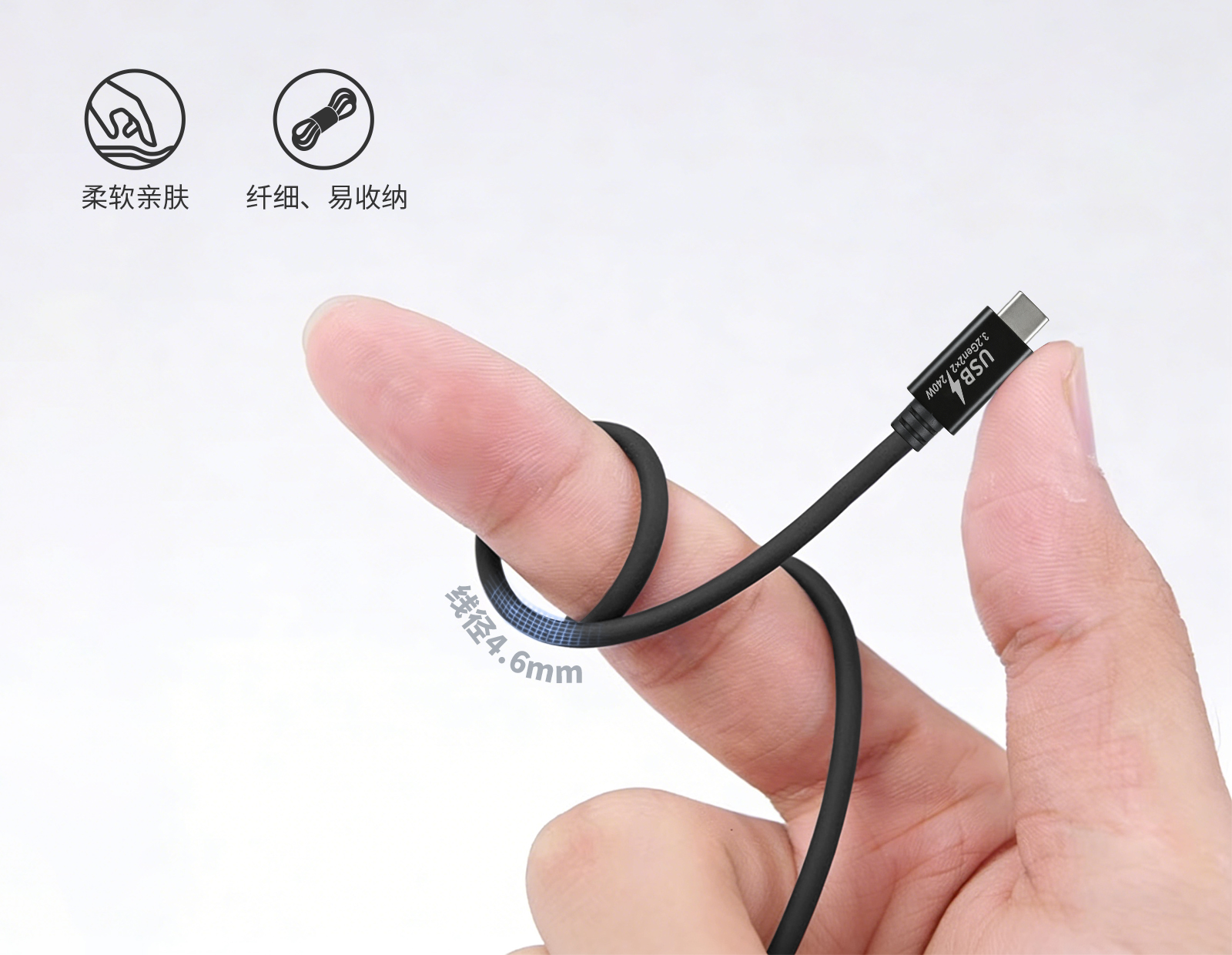

超细柔性线身
适配抽线桌面插座部署
采用Soft特性硅胶护套，线身直径仅4.6mm，呈圆形结构，具备优异的柔韧性与轻量化优势。支持-10℃~70℃宽温工作范围，拔插次数可达10000次，弯曲性能优异，可轻松适配抽线桌面插座的往复抽拉与布线需求，同时满足中小型会议空间的多样化部署场景，降低施工与集成难度。

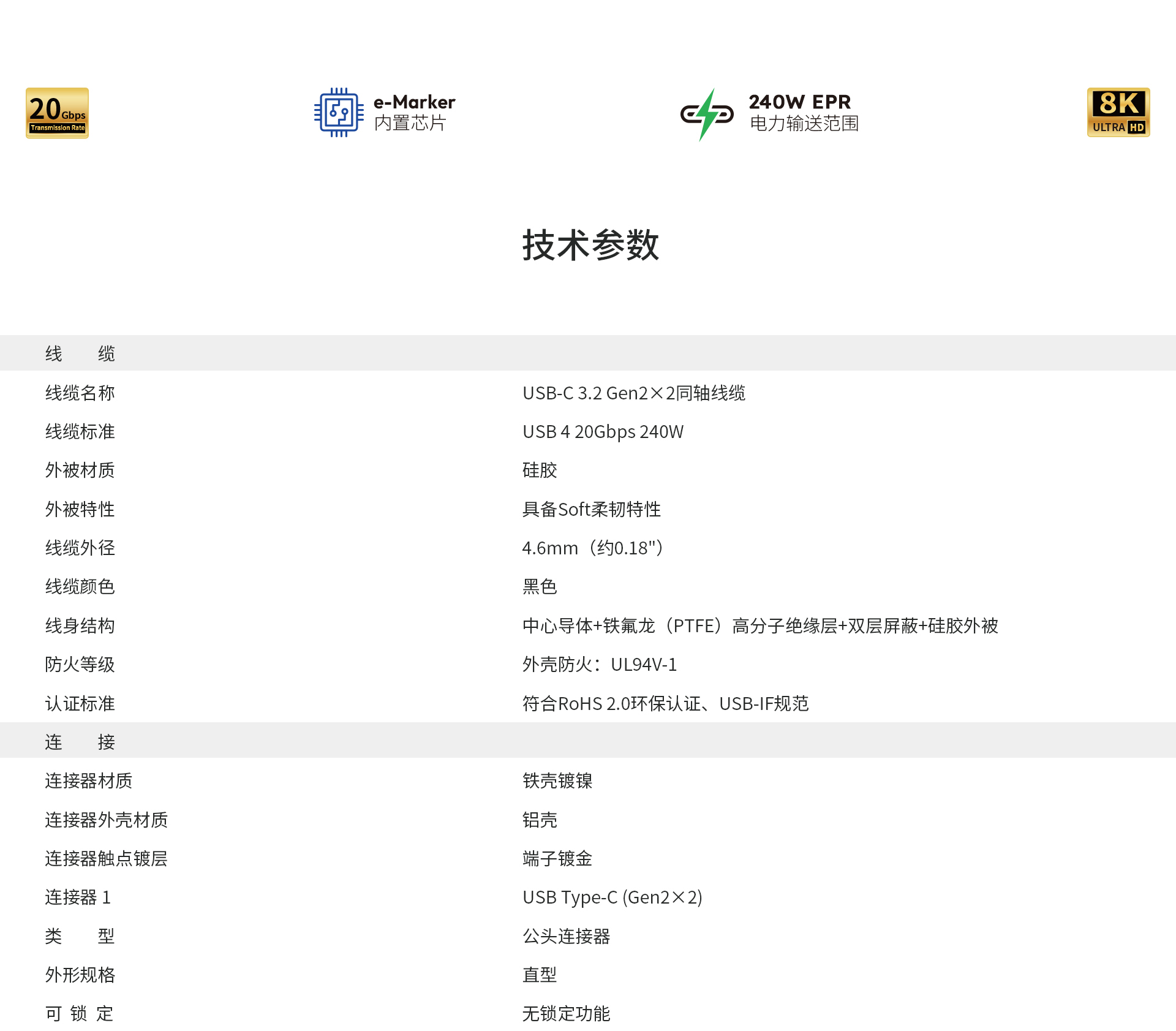

技术参数
| 线缆 | |
|---|---|
| 线缆名称 | USB-C 3.2Gen2×2同轴线缆 |
| 线缆标准 | USB 4 20Gbps 240W |
| 外被材质 | 硅胶 |
| 外被特性 | 具备Soft柔韧特性 |
| 线缆外径 | 4.6mm（约0.18"） |
| 线缆颜色 | 黑色 |
| 线身结构 | 中心导体+铁氟龙（PTFE）高分子绝缘层+双层屏蔽+硅胶外被 |
| 防火等级 | 外壳防火：UL94V-1 |
| 认证标准 | 符合RoHS 2.0环保认证、USB-IF规范 |
| 连接 | |
| 连接器材质 | 铁壳镀镍 |
| 连接器外壳材质 | 铝壳 |
| 连接器触点镀层 | 端子镀金 |
| 连接器 1 | USB Type-C (Gen2×2) |
| 类 型 | 公头连接器 |
| 外形规格 | 直型 |
| 可锁定 | 无锁定功能 |
| 引脚定义 | 22Pin全功能Type-C，支持数据、视频、供电三合一传输 |

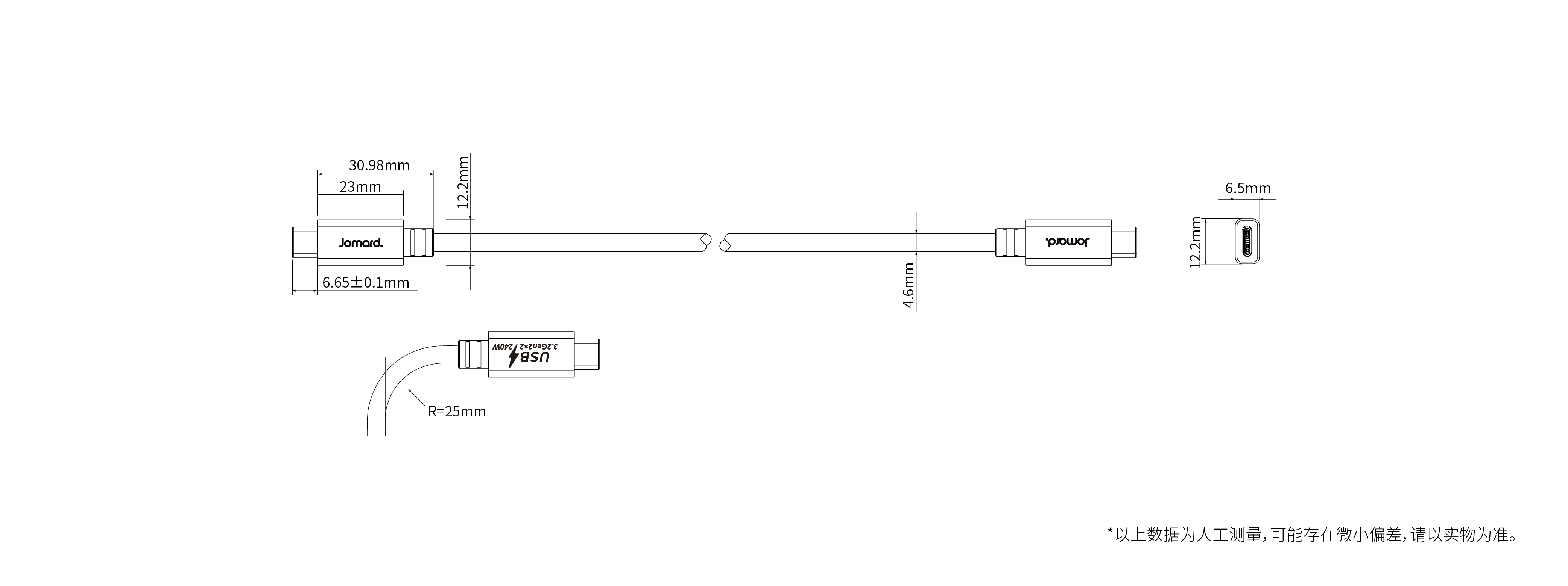

| 尺寸（宽×深×高） | 12.2×29.65×6.5mm |
| 接口特性 | 支持正反盲插，即插即用 |
| 连接器转接头 | 无 |

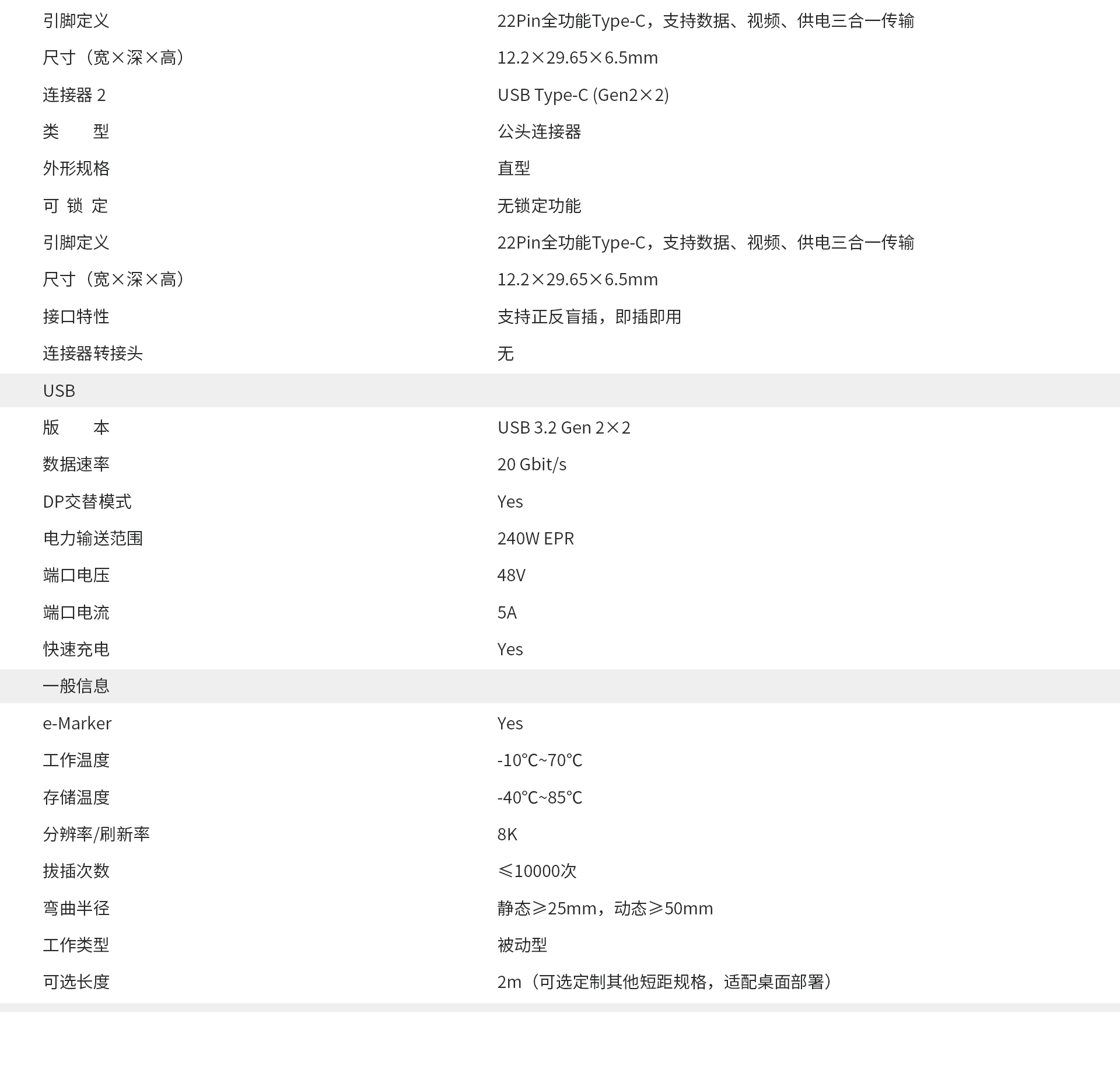

| USB | |
| 版本 | USB 3.2 Gen 2×2 |
| 数据速率 | 20 Gbit/s |
| DP交替模式 | Yes |
| 电力输送范围 | 240W EPR |
| 端口电压 | 48V |
| 端口电流 | 5A |
| 快速充电 | Yes |
| 一般信息 | |
| e-Marker | Yes |
| 工作温度(T-T) | -10℃~70°C |
| 存储温度 | -40℃~85℃ |
| 分辨率/刷新率 | 8K |
| 拔插次数 | ≤10000次 |
| 弯曲半径 | 静态≥25mm，动态≥50mm |
| 工作类型 | 被动型 |
| 产品型号 | 线缆长度 |
| CAB-3UC2-PP02 | 2m（可选定制其他短距规格，适配桌面部署） |

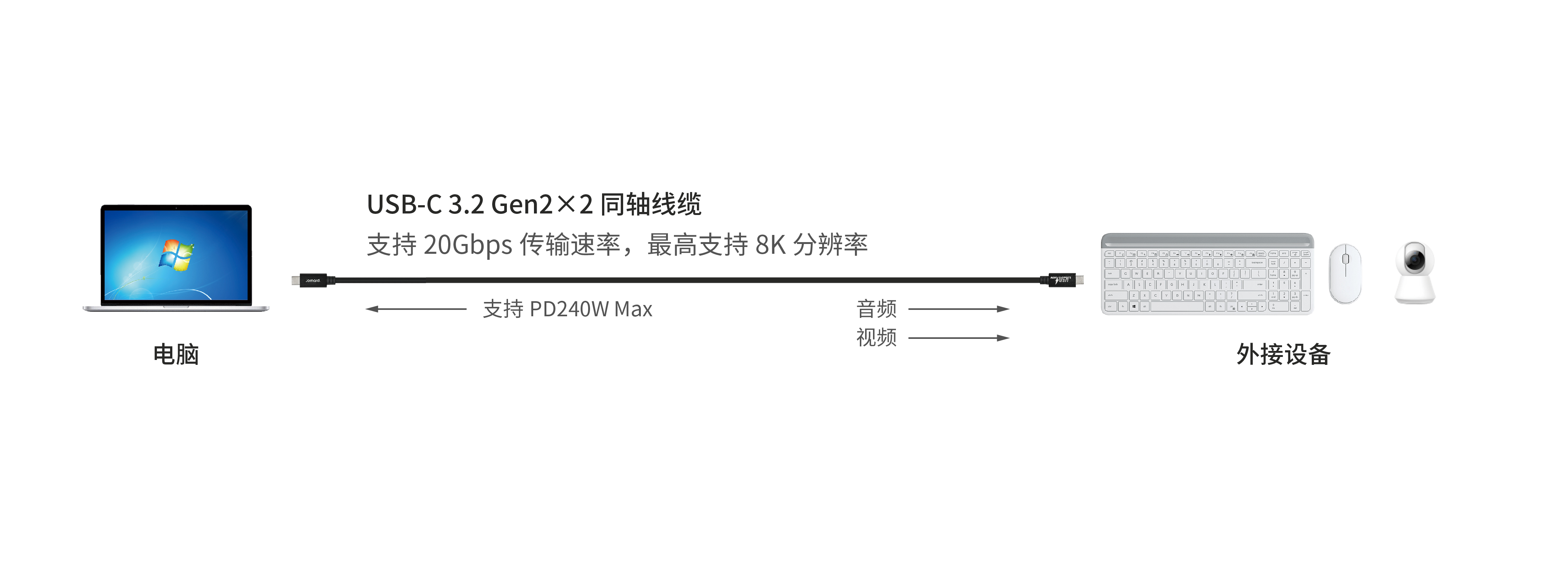

应用示意图
